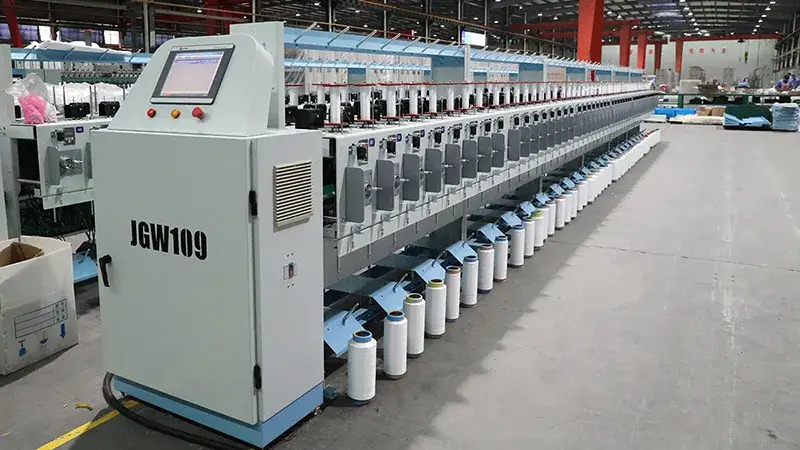

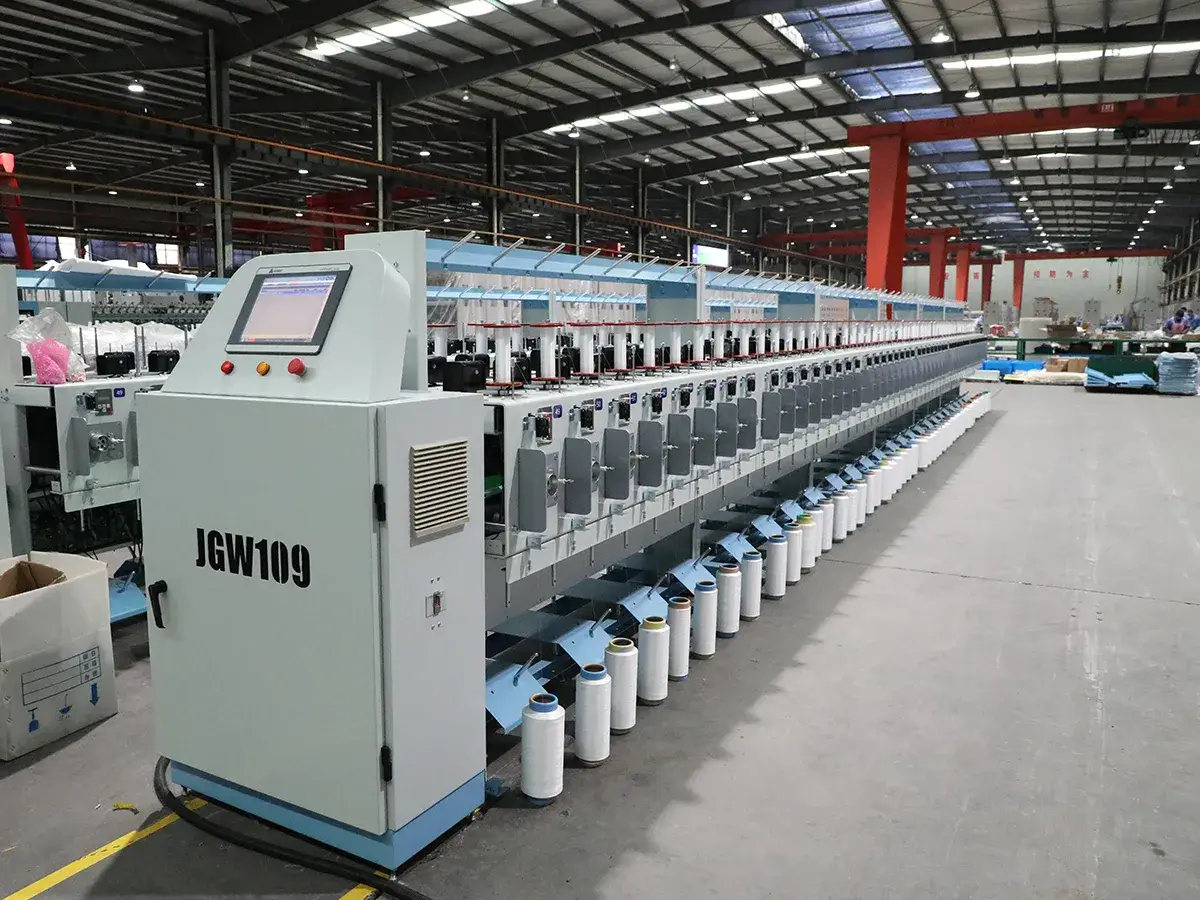

JGW109B Máy Quấn Sợi
JGW109B là dòng máy quấn sợi tốc độ cao, được sử dụng làm thiết bị chuẩn bị ở công đoạn trước cho máy bao phủ sợi, máy xoắn sợi hiệu ứng và các thiết bị dệt tương tự. Máy phù hợp để cuốn các loại vật liệu sợi như sợi hóa học và sợi pha thành cuộn, phục vụ cho các công đoạn xử lý tiếp theo.
Dòng máy quấn sợi này sử dụng hệ thống điều khiển độc lập từng cọc, trong đó mỗi cọc vận hành riêng biệt. Các bộ phận như cấp sợi vượt mức, dẫn sợi và quay cọc đều được truyền động độc lập, cho phép điều chỉnh linh hoạt hơn trong quá trình quấn sợi. Thiết kế tích hợp cơ điện này giúp duy trì điều kiện cuốn ổn định và chất lượng cuộn sợi đồng đều trong quá trình sản xuất.

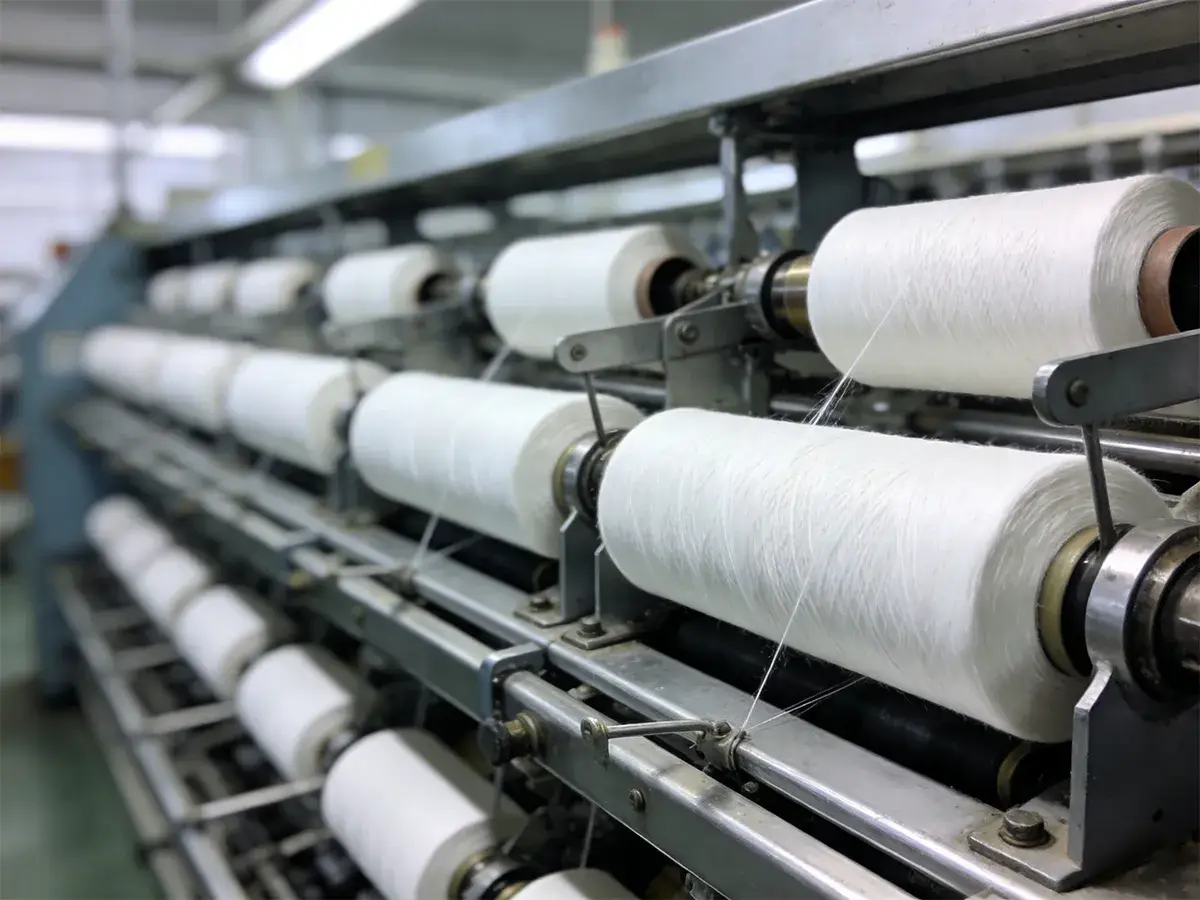

Dòng máy JGW109B được sử dụng làm máy quấn sợi công đoạn trước cho các thiết bị như máy bao phủ sợi và máy xoắn sợi hiệu ứng. Máy phù hợp để cuốn các loại vật liệu sợi như sợi hóa học và sợi pha trước khi tiếp tục xử lý ở công đoạn sau.
| Bố trí máy | Hai mặt, một tầng |
| Số cọc | 96 (16 cọc mỗi khoang) |
| Khoảng cách cọc | 245mm |
| Tốc độ cuốn | < 1600m/phút |
| Chế độ điều khiển | Điều khiển độc lập từng cọc |
| Kích thước ống cuốn | Loại thẳng 140/165 × Ø84 (mm) (tùy chọn) Loại côn 135/150 ×φ76 (mm) (tùy chọn) |
| Công suất lắp đặt | 28.8kW(300W/trục) |

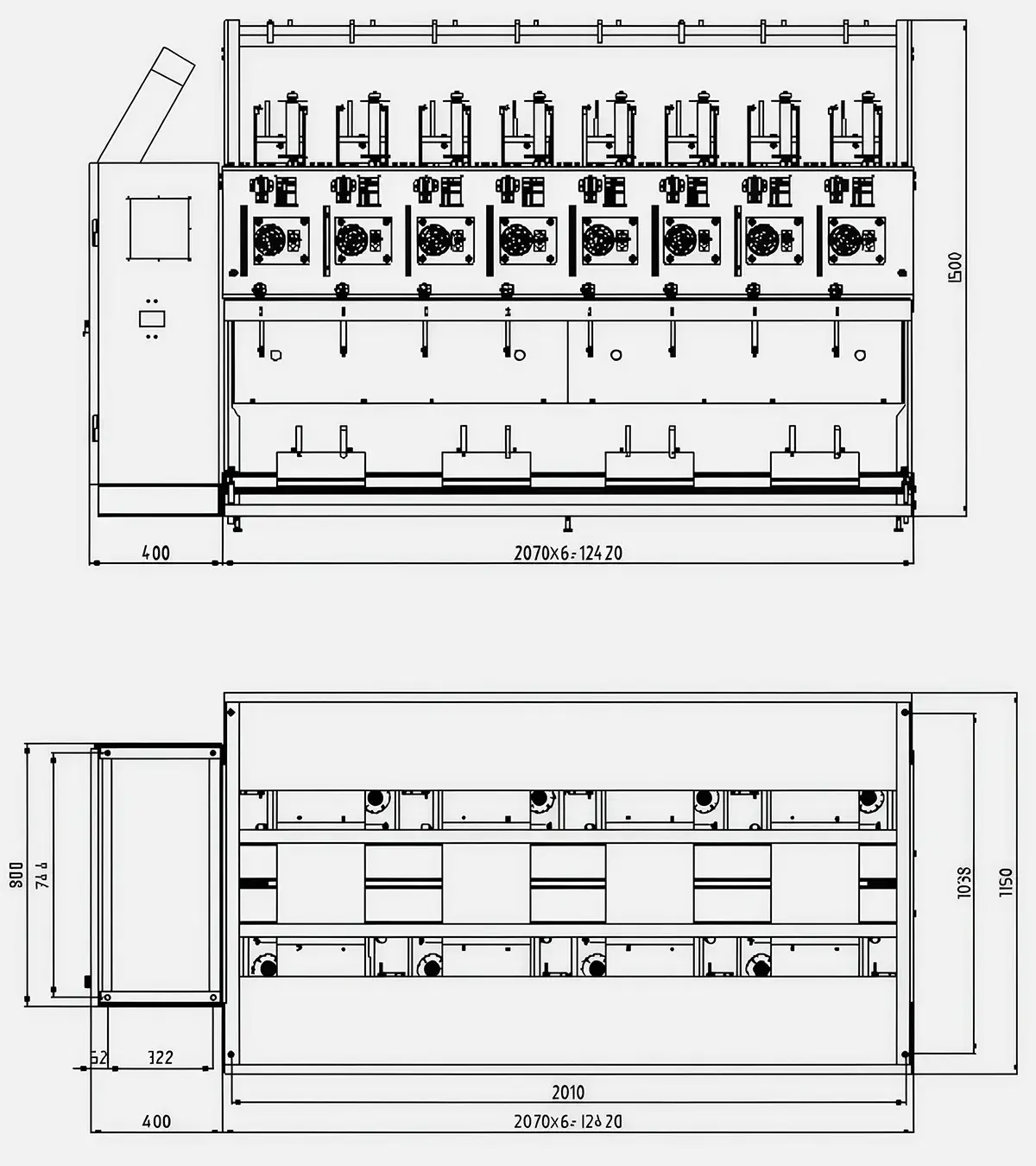

| Kích thước | 12820×1150×1500mm |
-

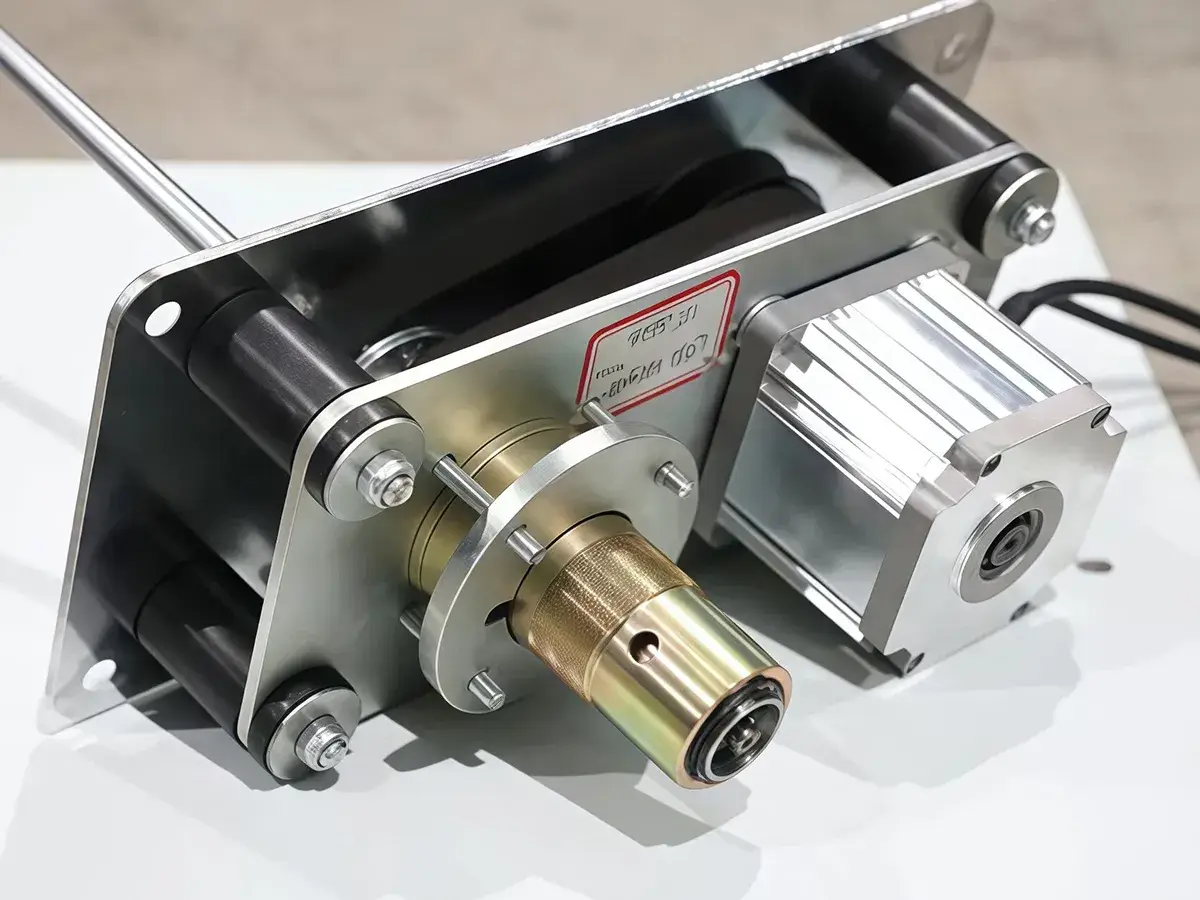

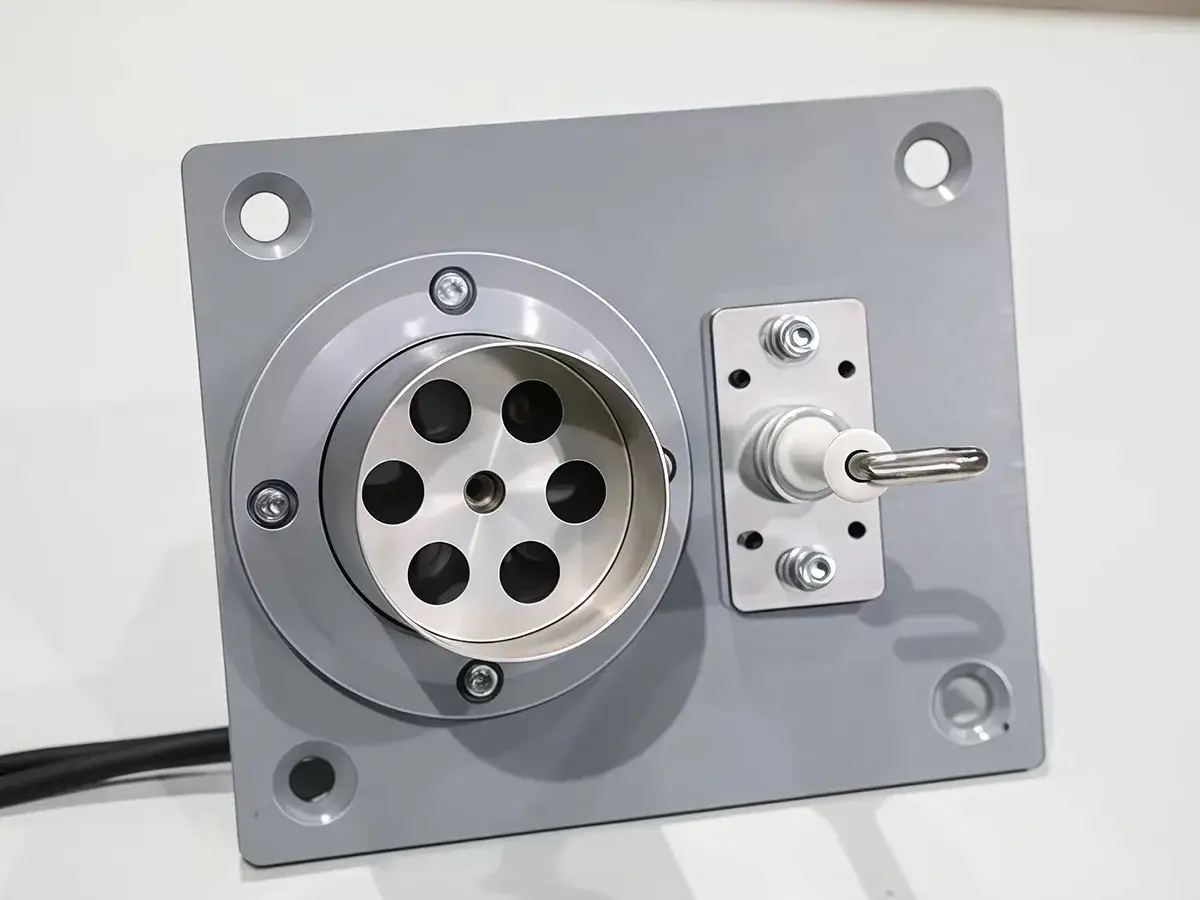

Hệ thống truyền động cọcMỗi cọc được truyền động bằng động cơ độc lập và được trang bị cọc tốc độ cao do Jinggong phát triển, hỗ trợ quá trình quấn sợi ổn định và hiệu quả.
-

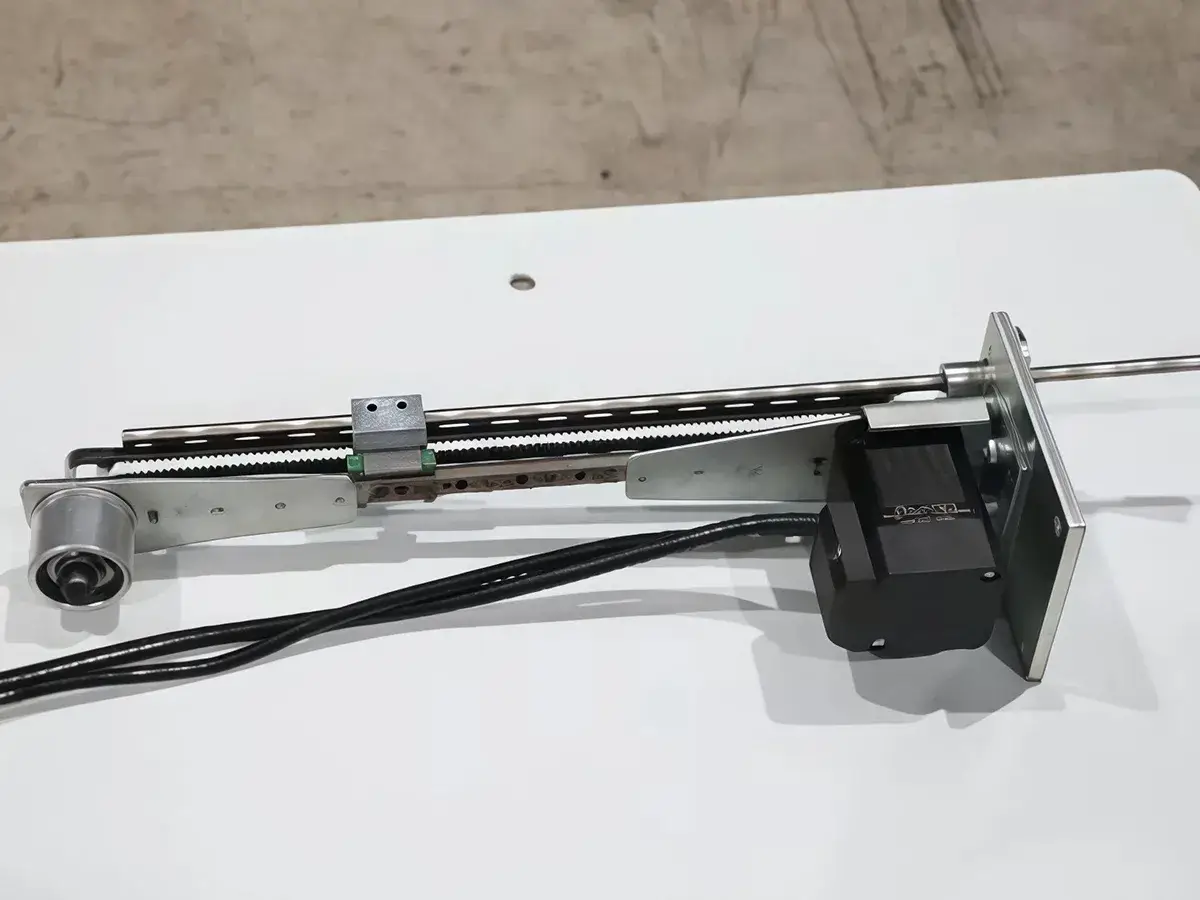

Bộ dẫn sợi độc lậpMỗi cọc được trang bị thiết bị dẫn sợi độc lập, giúp duy trì lực căng quấn sợi ổn định. Thiết kế này hỗ trợ hình thành cuộn sợi tốt hơn và giúp cải thiện hiệu quả ở các công đoạn xử lý tiếp theo.
-

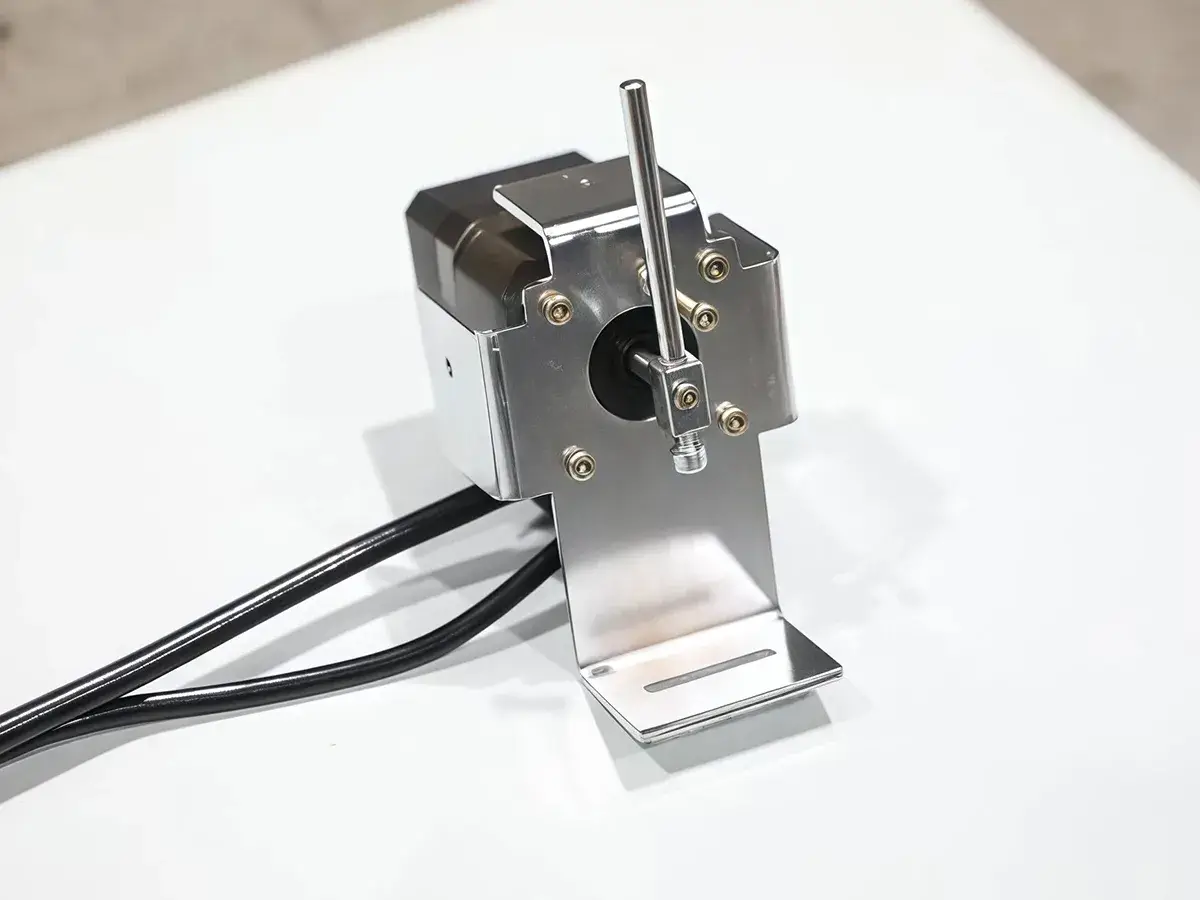

Thiết bị định vị mép tự độngKhi bắt đầu cuốn, thiết bị sẽ tự động phát hiện và định vị mép sợi trên ống cuốn. Điều này giúp kiểm soát chính xác vị trí sợi và duy trì hình dạng cuộn đồng đều trên tất cả các cọc.
-
Hệ thống con lăn cấp sợi vượt mứcMáy được trang bị kết cấu con lăn cấp sợi vượt mức, giúp điều tiết lực căng sợi trong quá trình cuốn.
-

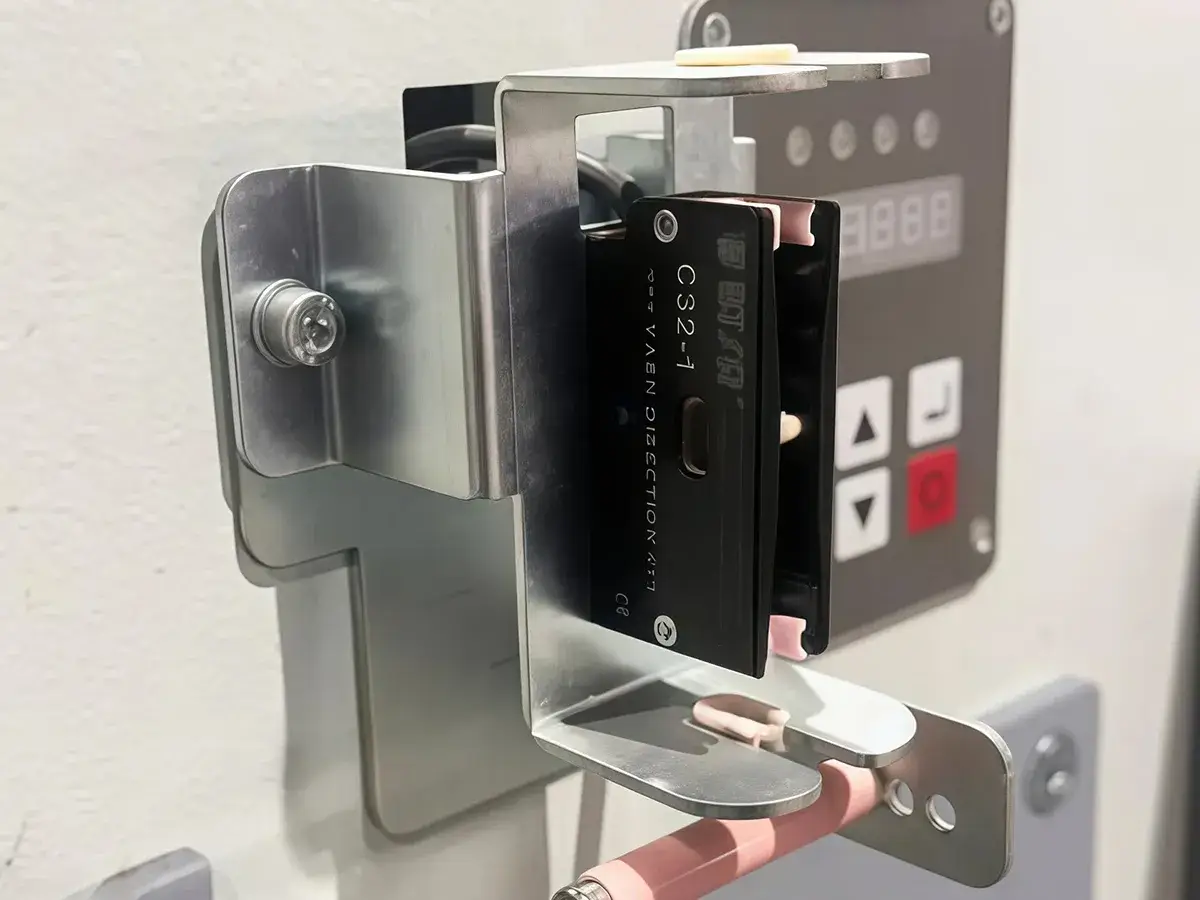

Hệ thống giám sát lực căng trực tuyếnMỗi cọc được trang bị cảm biến lực căng trực tuyến độ chính xác cao, liên tục theo dõi lực căng sợi, giúp duy trì lực căng đồng đều và chất lượng cuộn sợi ổn định.
