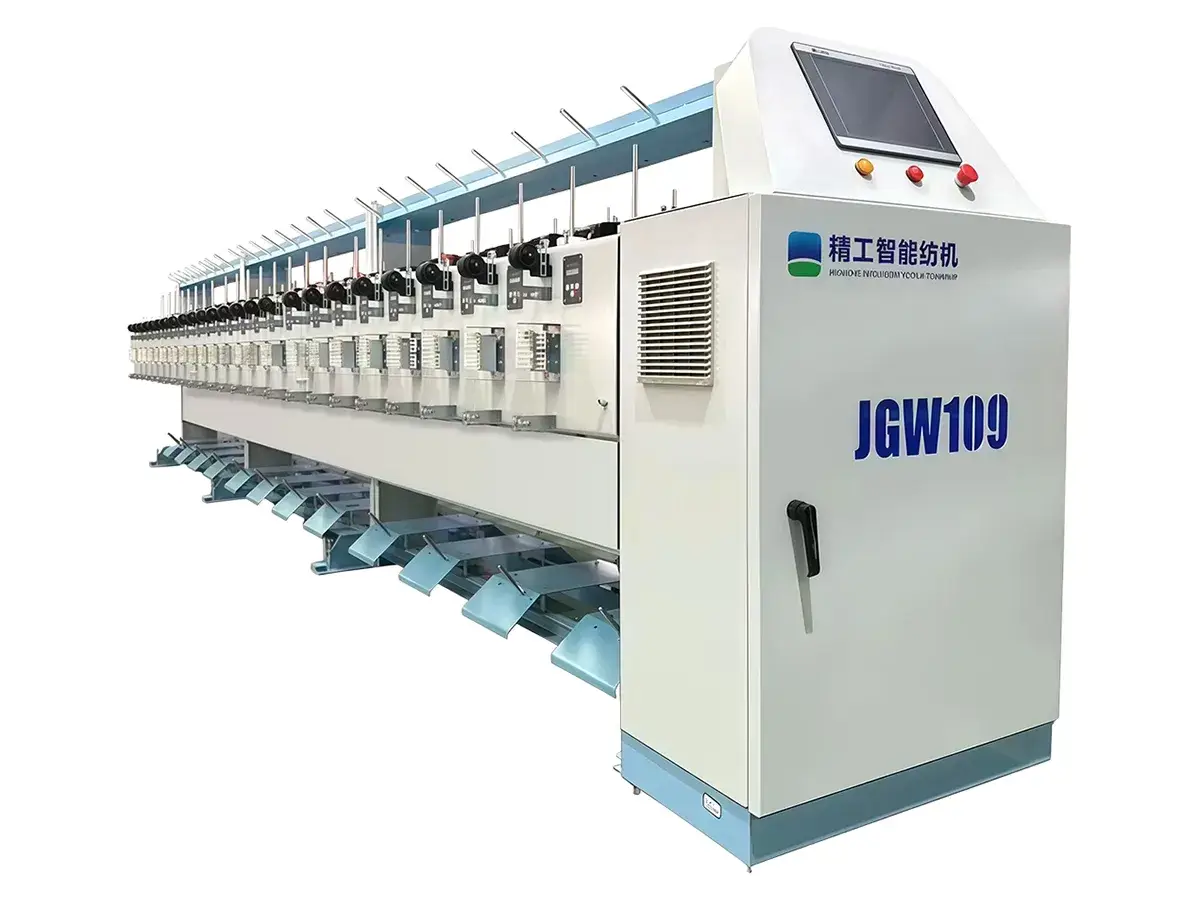

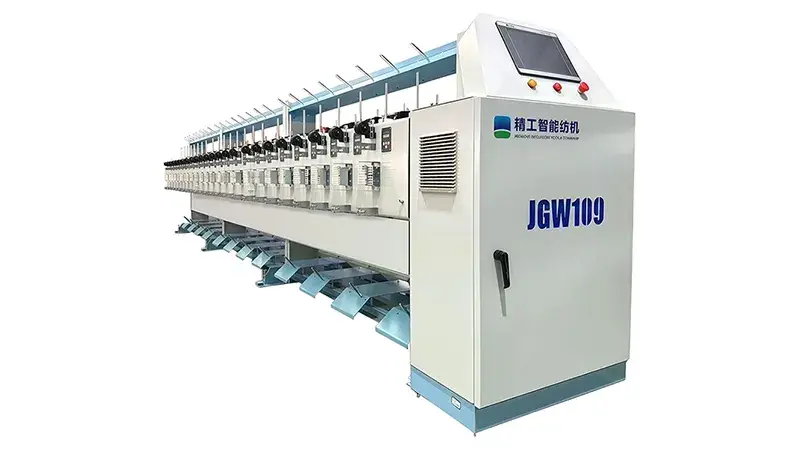

JGW109C Máy Quấn Sợi
JGW109C là dòng máy quấn sợi tốc độ cao, được sử dụng làm thiết bị chuẩn bị ở công đoạn trước cho máy bao phủ sợi, máy xoắn sợi hiệu ứng và các thiết bị dệt tương tự. Máy phù hợp để cuốn các loại vật liệu sợi như sợi hóa học và sợi pha thành cuộn, phục vụ cho các công đoạn xử lý tiếp theo.
Dòng máy quấn sợi này sử dụng hệ thống điều khiển độc lập từng cọc, trong đó cơ cấu dẫn sợi và cọc quấn được truyền động riêng biệt. Thiết kế tích hợp cơ điện này giúp quá trình quấn sợi vận hành ổn định và cho phép điều khiển linh hoạt trong sản xuất. Máy giúp duy trì trạng thái cuốn ổn định, giữ lực căng sợi đồng đều và hình thành cuộn sợi đồng nhất cho công đoạn sản xuất tiếp theo trong quy trình dệt.
JGW109C được sử dụng làm máy quấn sợi công đoạn trước cho máy bao phủ sợi và máy xoắn sợi hiệu ứng. Máy phù hợp để cuốn các loại vật liệu sợi như sợi hóa học và sợi pha trước khi tiếp tục xử lý ở công đoạn sau.
| Bố trí máy | Hai mặt, một tầng |
| Số cọc | 96 (16 cọc mỗi khoang) |
| Khoảng cách cọc | 245mm |
| Tốc độ cọc | < 14400 vòng/phút |
| Tốc độ cuốn | < 1600 m/phút |
| Chế độ điều khiển | Điều khiển độc lập từng cọc |
| Kích thước ống cuốn | Loại thẳng 140 × Ø84 × Ø36 (mm) (tùy chọn) Loại thẳng 165 × Ø84 × Ø36 (mm) (tùy chọn) Loại côn 135 × Ø76 × Ø36 (mm) (tùy chọn) Loại côn 150 × Ø76 × Ø36 (mm) (tùy chọn) |
| Công suất lắp đặt | 23.04kW |

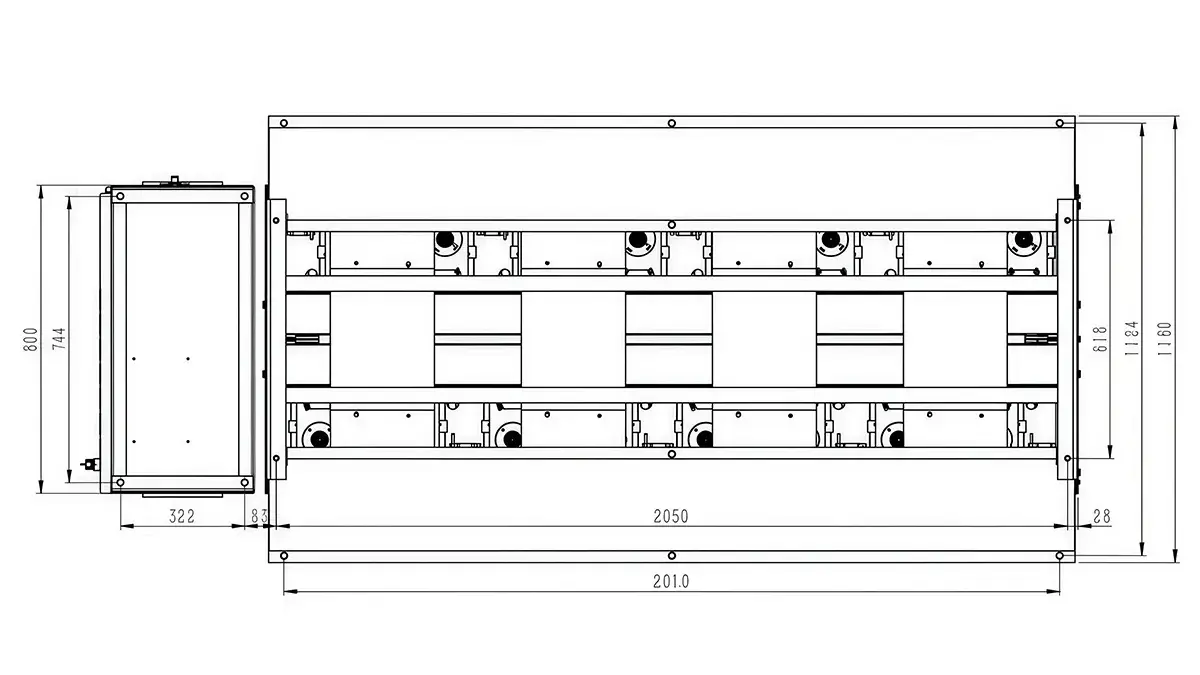

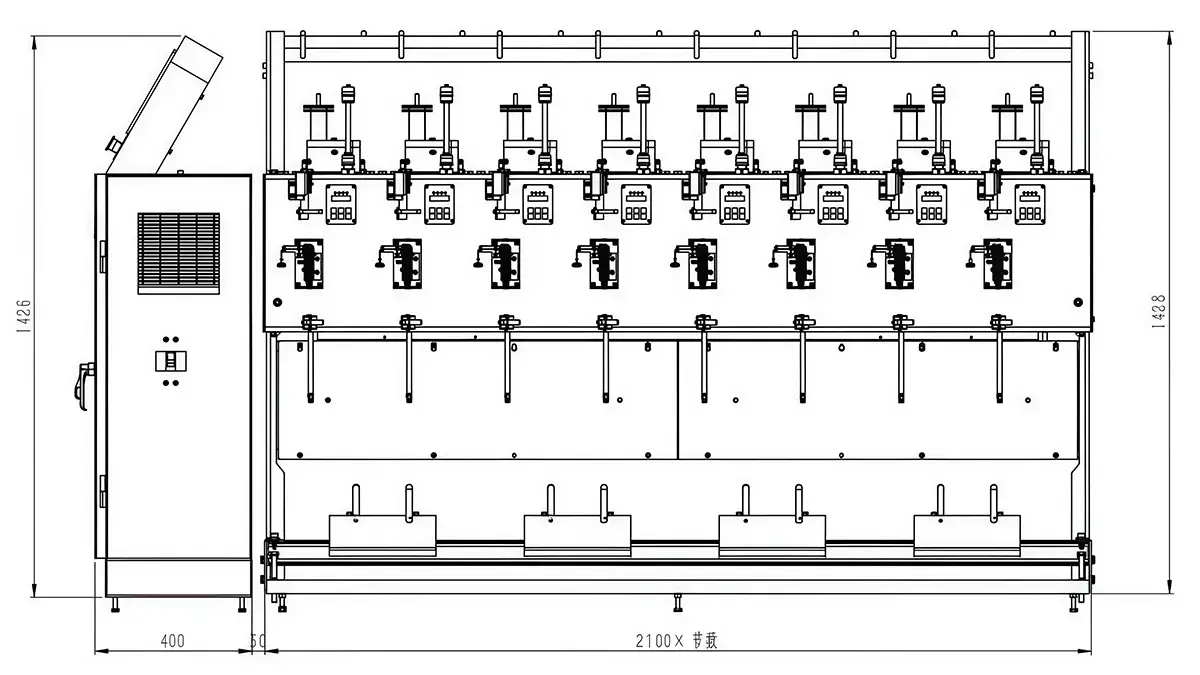

| Kích thước | 12820×1150×1500mm |
-

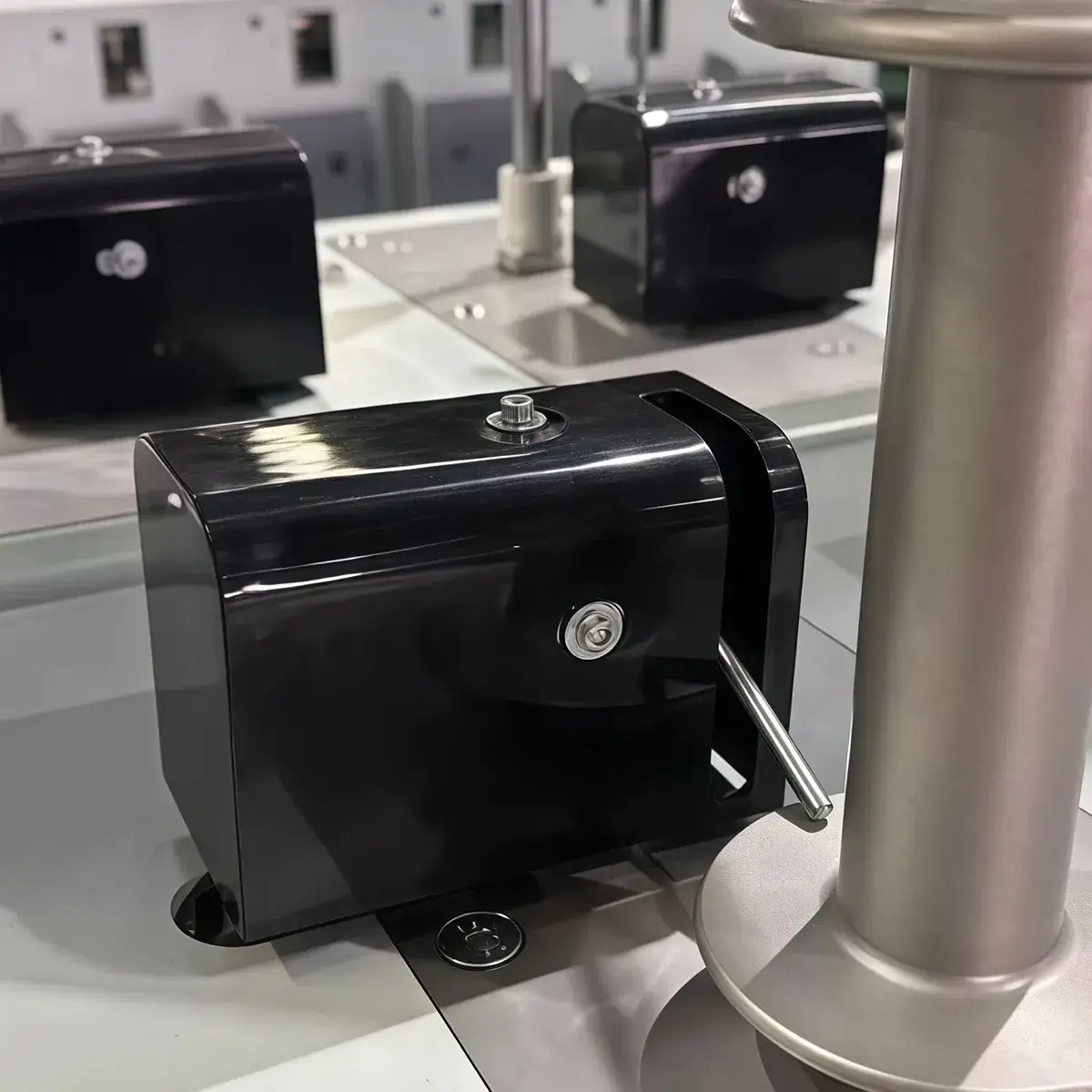

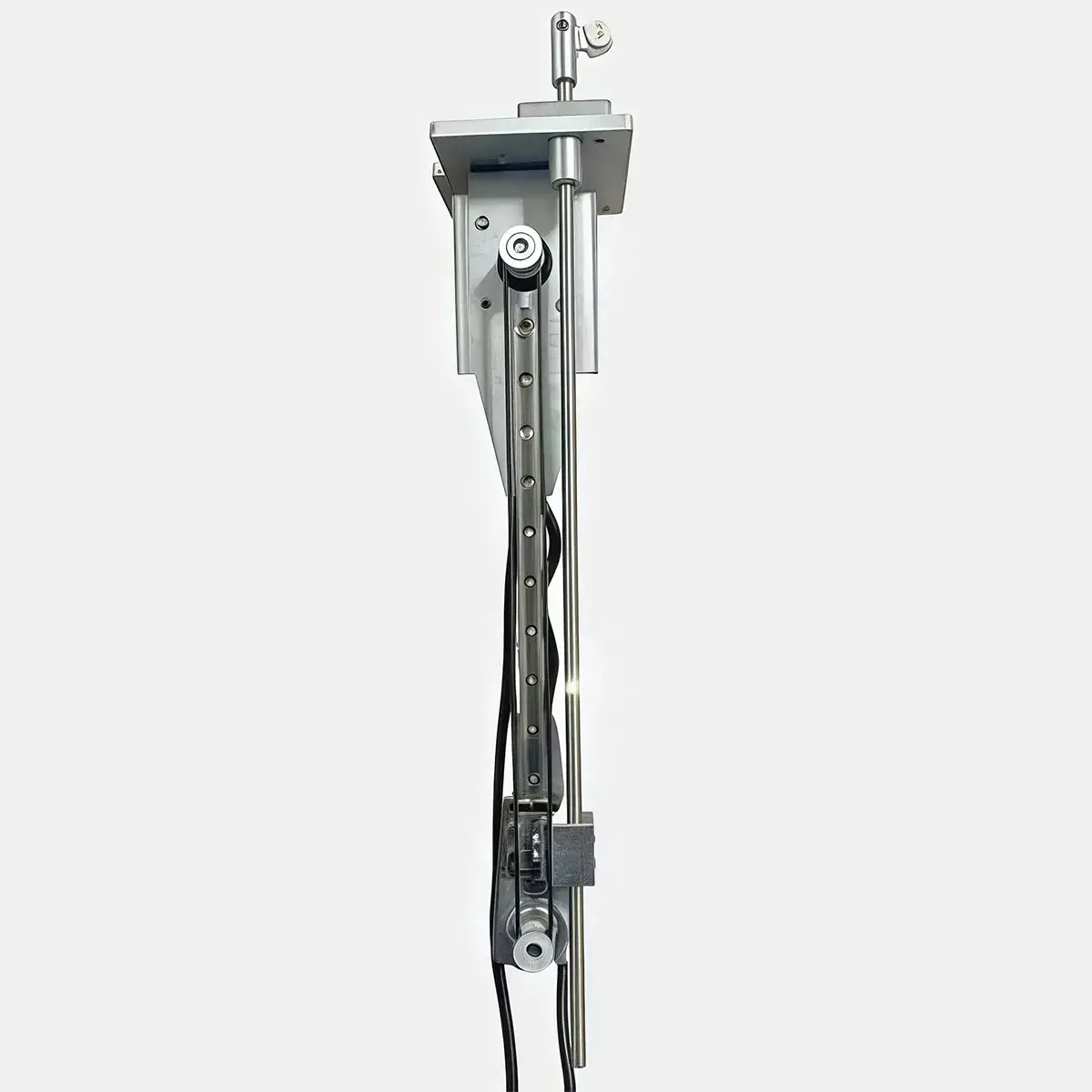

Bộ dẫn sợi độc lậpMỗi cọc được trang bị cơ cấu dẫn sợi độc lập, cho phép tạo hình sợi linh hoạt hơn và giúp nâng cao chất lượng sợi trong quá trình quấn.
-
Thiết bị tạo mépThiết bị tạo mép chính xác kiểm soát vị trí đặt sợi tại từng cọc, giúp hình thành cuộn sợi đồng đều và ổn định hơn.
-

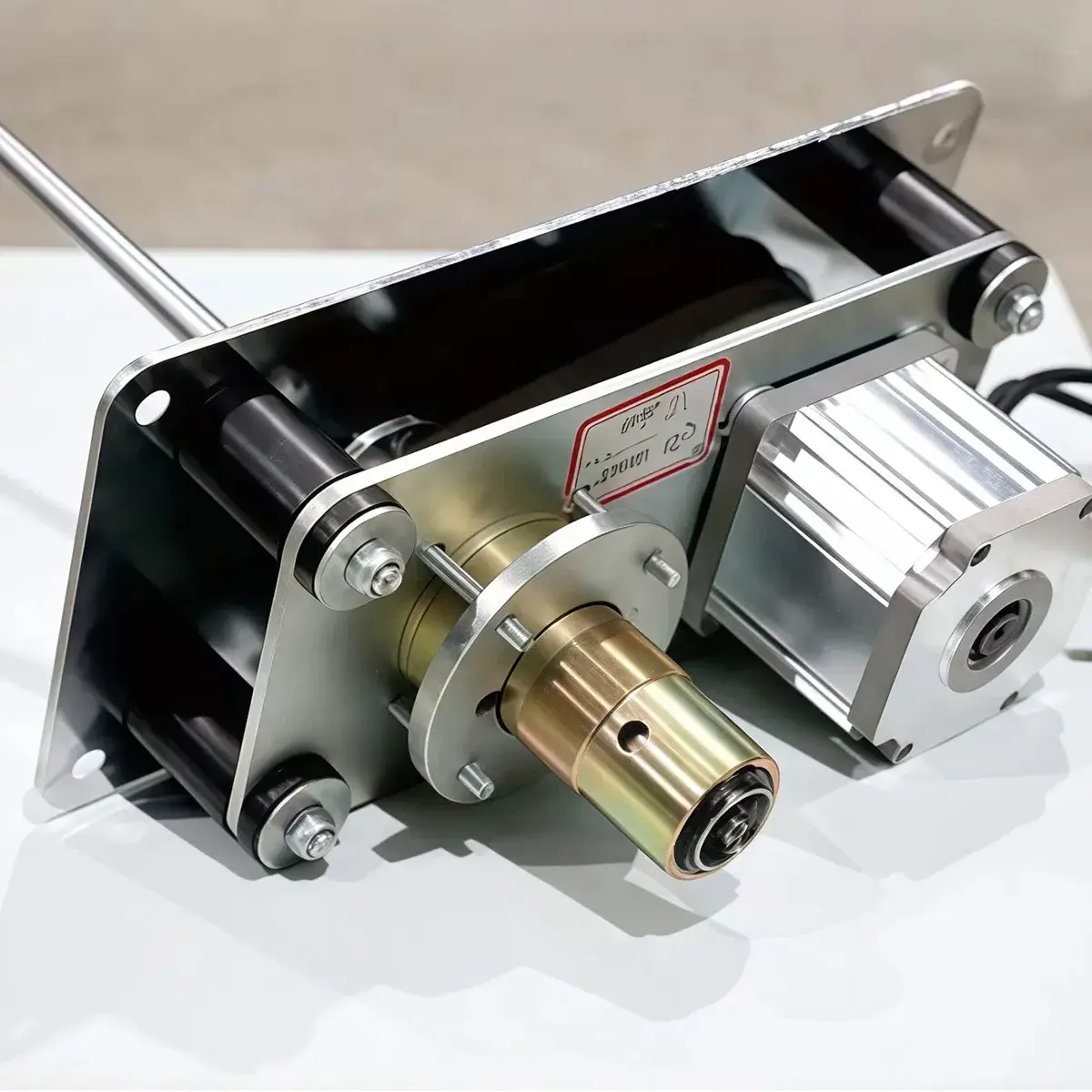

Động cơ tùy chỉnhĐộng cơ do chúng tôi thiết kế riêng có tốc độ định mức lên đến 6000 vòng/phút. Thiết kế không chổi than giúp giảm hao mòn và tiếng ồn, đồng thời kéo dài tuổi thọ sử dụng. Cảm biến Hall tích hợp cung cấp phản hồi chính xác về tốc độ và vị trí động cơ, cho phép kiểm soát tốc độ và định vị chính xác. Khi kết hợp với bộ mã hóa encoder, hệ thống duy trì khả năng quay ổn định ngay cả khi tải thay đổi.
-

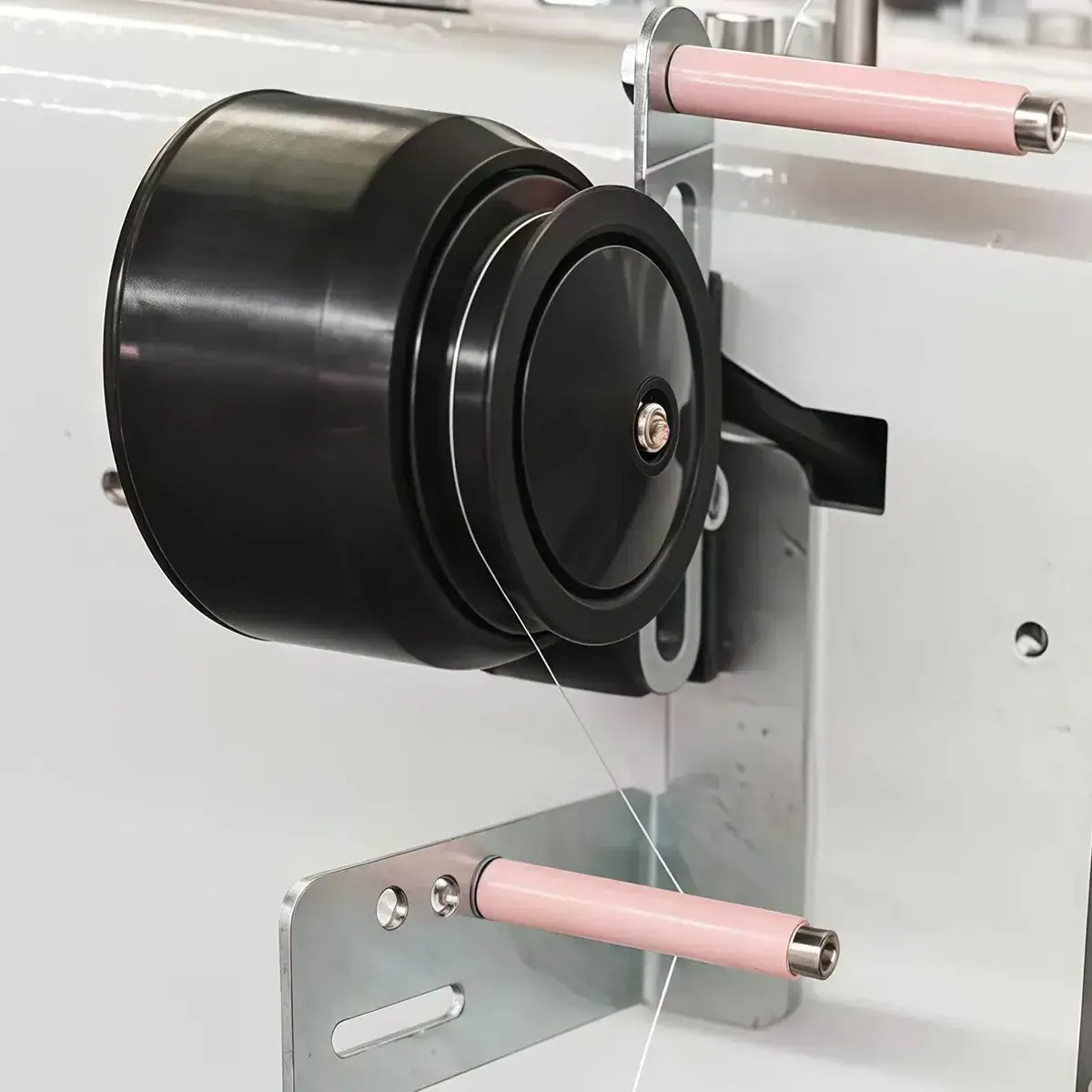

Hệ thống con lăn dẫn hướngCon lăn dẫn hướng bằng nylon cường độ cao giúp theo dõi lực căng và tốc độ chạy sợi trong quá trình sản xuất. Dữ liệu thu thập được xử lý thông qua thuật toán điều khiển nhằm tối ưu hóa quá trình hình thành cuộn sợi.
