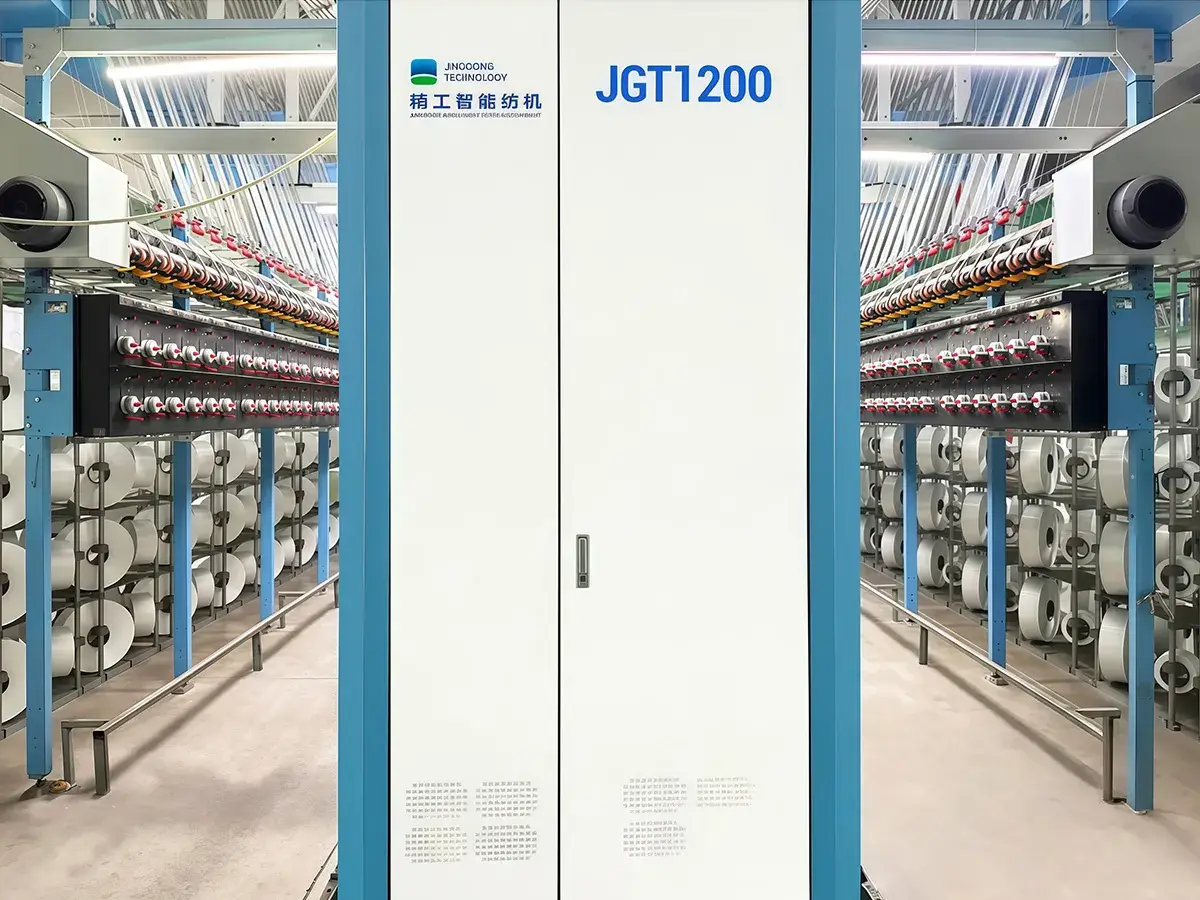

Máy Tạo Cấu Trúc Sợi JGT1200XN
Được thiết kế cho sản xuất sợi Nylon DTY, máy JGT1200XN xử lý sợi polyamide (nylon) POY thông qua quá trình kéo giãn và tạo cấu trúc xoắn giả để sản xuất Nylon DTY độ co giãn thấp, có cấu trúc xoăn gợn ổn định và độ đàn hồi được kiểm soát.
Bộ cấp sợi Spandex được tích hợp vào hệ thống con lăn truyền thống, cho phép máy sản xuất sợi nylon DTY kết hợp trực tiếp sợi Spandex với Nylon DTY trong quá trình xử lý. Thông qua vòi phun khí, máy tạo cấu trúc sợi xoắn giả hoàn thành quá trình tạo cấu trúc và tạo mạng Spandex trong một bước duy nhất, sản xuất sợi bọc khí Nylon phục vụ các ứng dụng dệt co giãn.
JGT1200XN phù hợp để xử lý các loại sợi trong phạm vi 20D đến 200D. Các loại sợi này thường được sử dụng trong các sản phẩm như đồ lót thể thao và trang phục yoga.

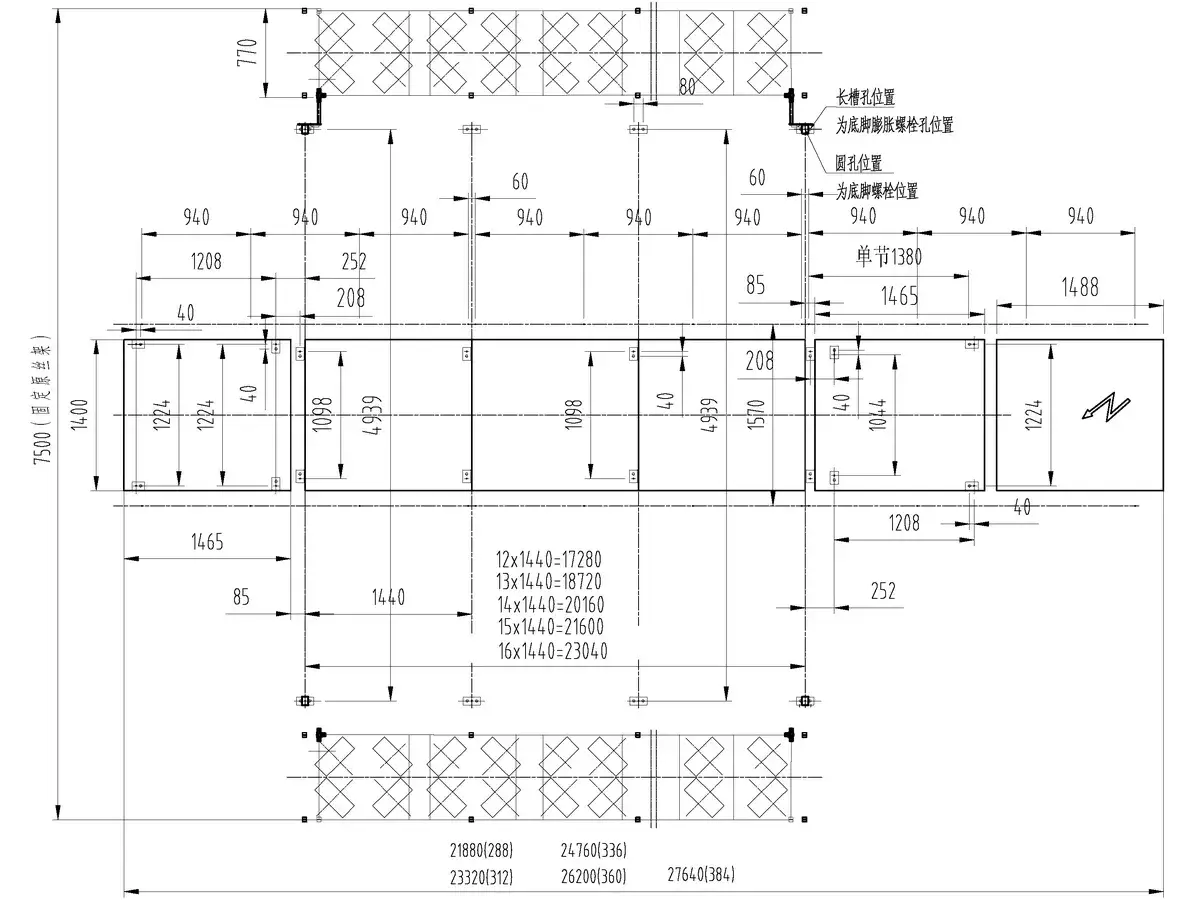

| Số cọc | Số khoang | Công suất lắp đặt | Kích thước (với giá cấp sợi cố định) | |||
| Truyền động chính | Gia nhiệt trên | Công suất phụ trợ | Tổng công suất | |||
| 288 | 12 | 126kW | 81.6kW | Khoảng 6kW | 213.6kW | 21880×7500 ×5300mm |
| 312 | 13 | 138.6kW | 88.4kW | 233kW | 23320×7500 ×5300mm | |
| 336 | 14 | 159.4kW | 95.2kW | 260.6kW | 24760×7500 ×5300mm | |
| 360 | 15 | 160.4kW | 102kW | 268.4kW | 26200×7500 ×5300mm | |
| 384 | 16 | 176.9kW | 108.8kW | 291.7kW | 27640×7500 ×5300mm | |
| Khoảng cách cọc | 110mm | |||||
| Tốc độ cơ khí tối đa | 1000m/phút | |||||
| Vật liệu/phạm vi chi số sợi áp dụng | Nylon(Polyamide)/22–222 dtex (20–200 denier) | |||||
| Khoảng cách khoang | 1440mm | |||||
| Phương pháp tạo cấu trúc xoắn giả | Đĩa xếp chồng loại VIII (xoắn giả ma sát) | |||||
| Tốc độ tối đa của bộ xoắn giả | 18000 vòng/phút | |||||
| Hướng xoắn | Có thể điều chỉnh S/Z | |||||
| Bộ gia nhiệt chính (Bộ gia nhiệt tạo cấu trúc) | Gia nhiệt pha hơi biphenyl, 2000 mm | |||||
| Phạm vi nhiệt độ bộ gia nhiệt tạo cấu trúc | 160-250℃ | |||||
| Chiều dài tấm làm mát | 1100mm (Làm mát tự nhiên) | |||||
| Đường kính con lăn ma sát | Ø100mm | |||||
| Đường kính con lăn cấp sợi | Ø75mm | |||||
| Đường kính con lăn tra dầu | Ø30mm | |||||
| Đường kính con lăn cấp sợi Spandex | Ø100mm | |||||
| Tỷ lệ kéo giãn Spandex | 1.5-4 | |||||
| Kích thước tối đa của cuộn POY cấp vào | Ø435×250mm | |||||
| Kích thước tối đa của cuộn thành phẩm | Ø250×245mm | |||||
| Trọng lượng cuộn tiêu chuẩn | 5kg | |||||
| Kích thước ống giấy cuộn sợi | Ø69×Ø57×290mm | |||||
-

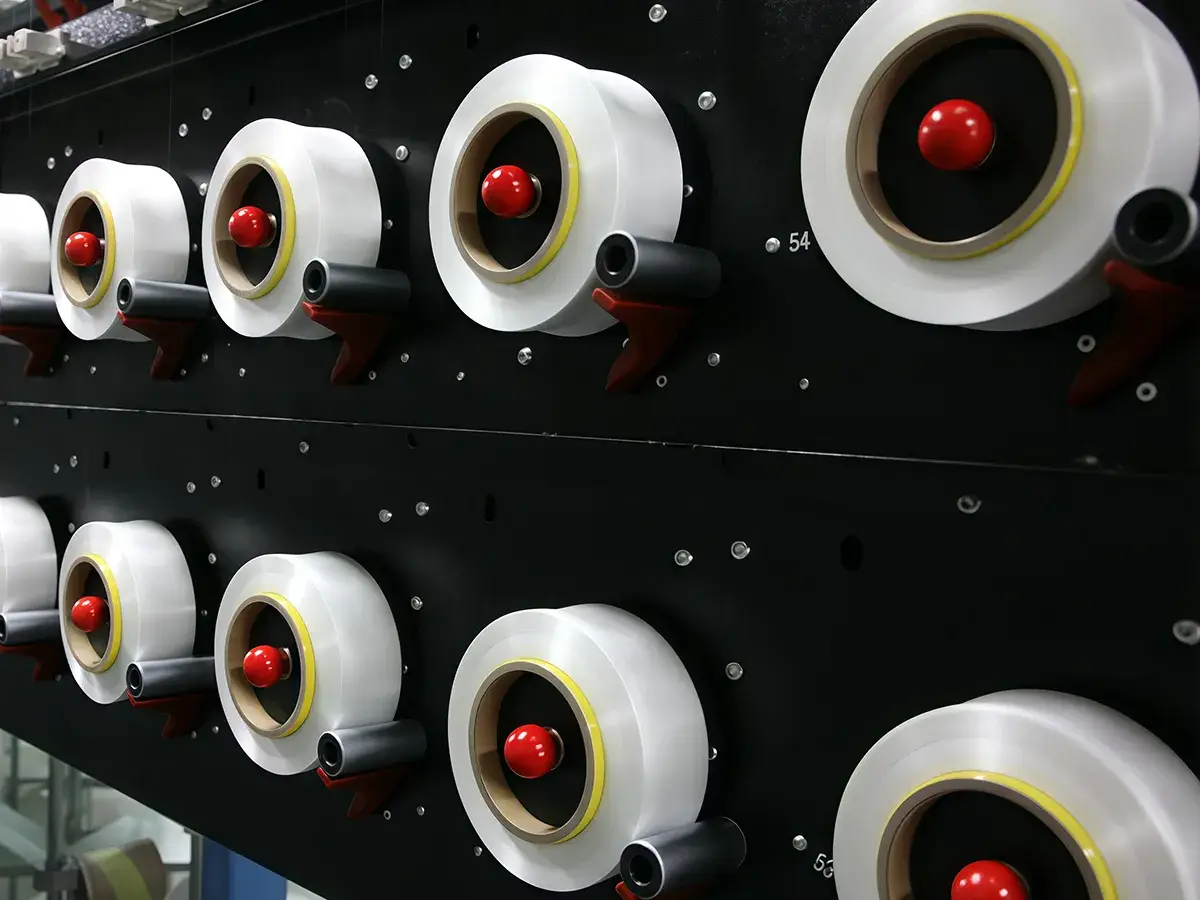

Bộ cấp sợi SpandexMáy được trang bị bộ cấp sợi Spandex truyền động bằng động cơ độc lập cho từng cọc. Mỗi sợi Spandex được điều khiển riêng biệt, đồng thời hai bên A/B có thể được điều chỉnh độc lập. Thiết kế này giúp quá trình cấp sợi Spandex ổn định và duy trì độ kéo giãn đồng đều trong quá trình sản xuất sợi tổng hợp.
-

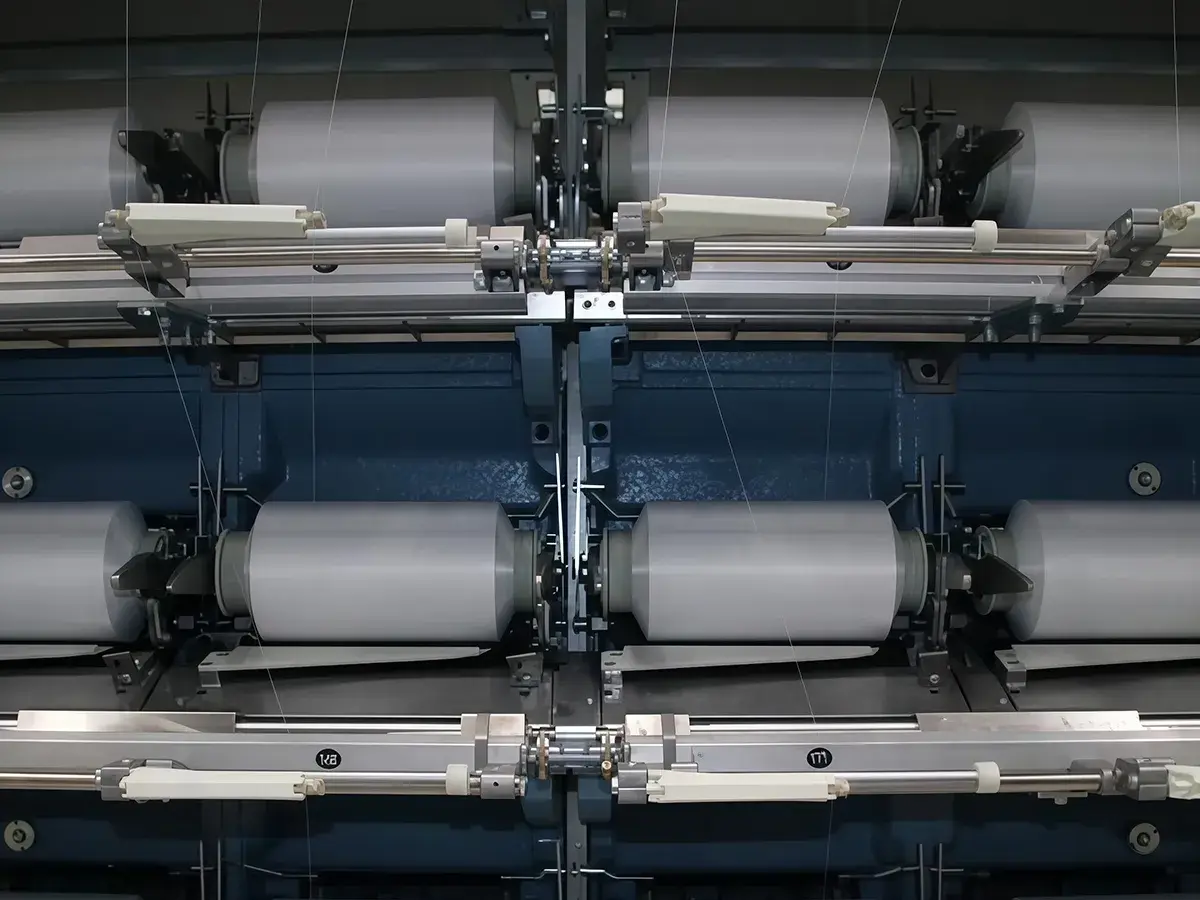

Hệ thống quấn sợiMáy sử dụng giá giữ ống sợi và hệ thống quấn sợi được thiết kế mới, kết hợp với thuật toán điều khiển cải tiến. Độ chính xác quấn sợi được nâng lên gấp 3 lần, đồng thời giữ dao động tốc độ quấn trong phạm vi một vòng quay. Ba rãnh dầu độc lập cùng con lăn tra dầu tích hợp giúp duy trì quá trình quấn sợi ổn định và hình thành cuộn sợi đồng đều.
-

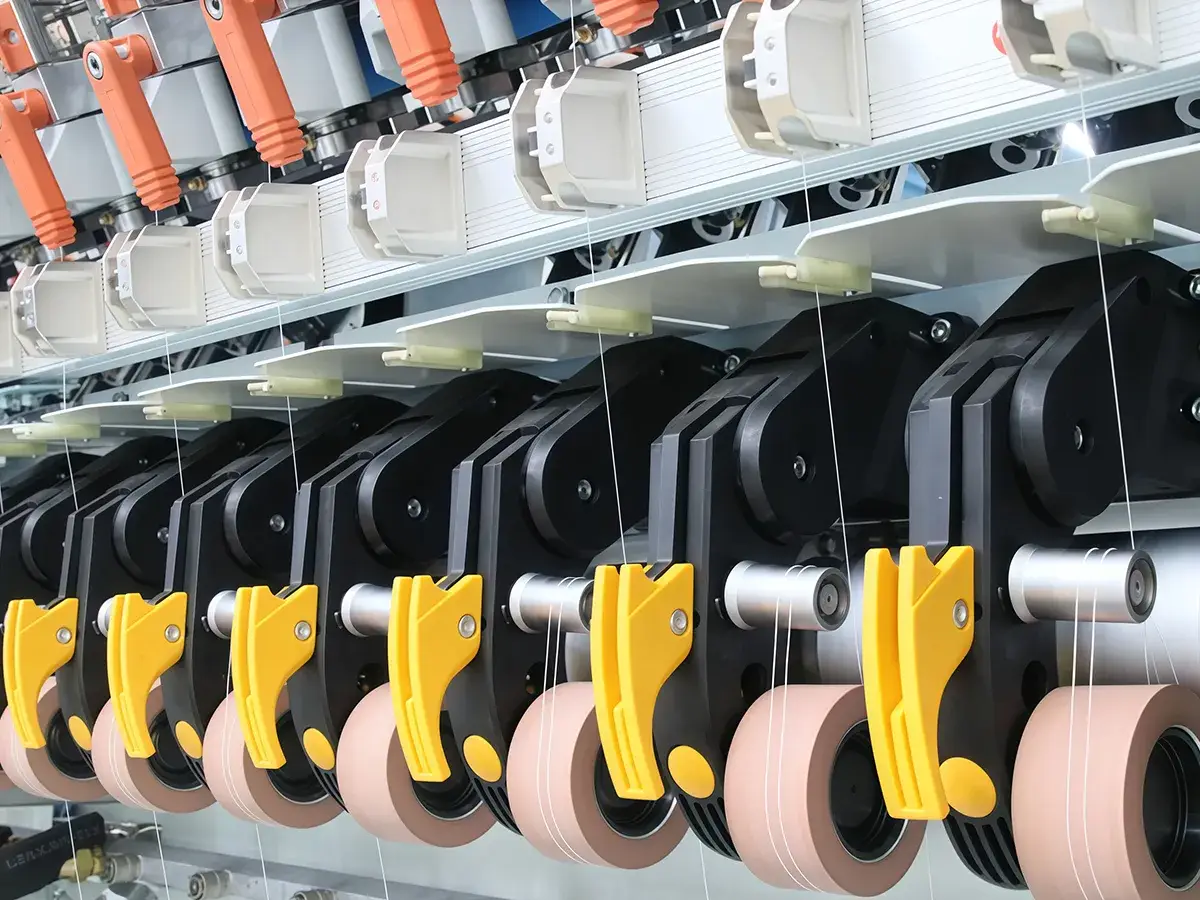

Kết cấu W2XMáy sử dụng cấu hình con lăn W2 kép nhằm cải thiện chất lượng tạo mạng. Kết cấu này hỗ trợ hình thành sợi đồng đều hơn và giúp duy trì chất lượng sợi ổn định trong quá trình sản xuất.

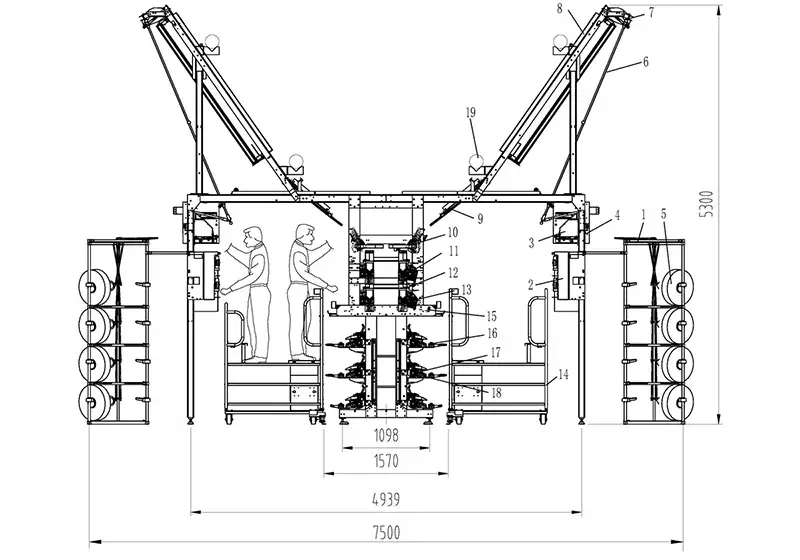

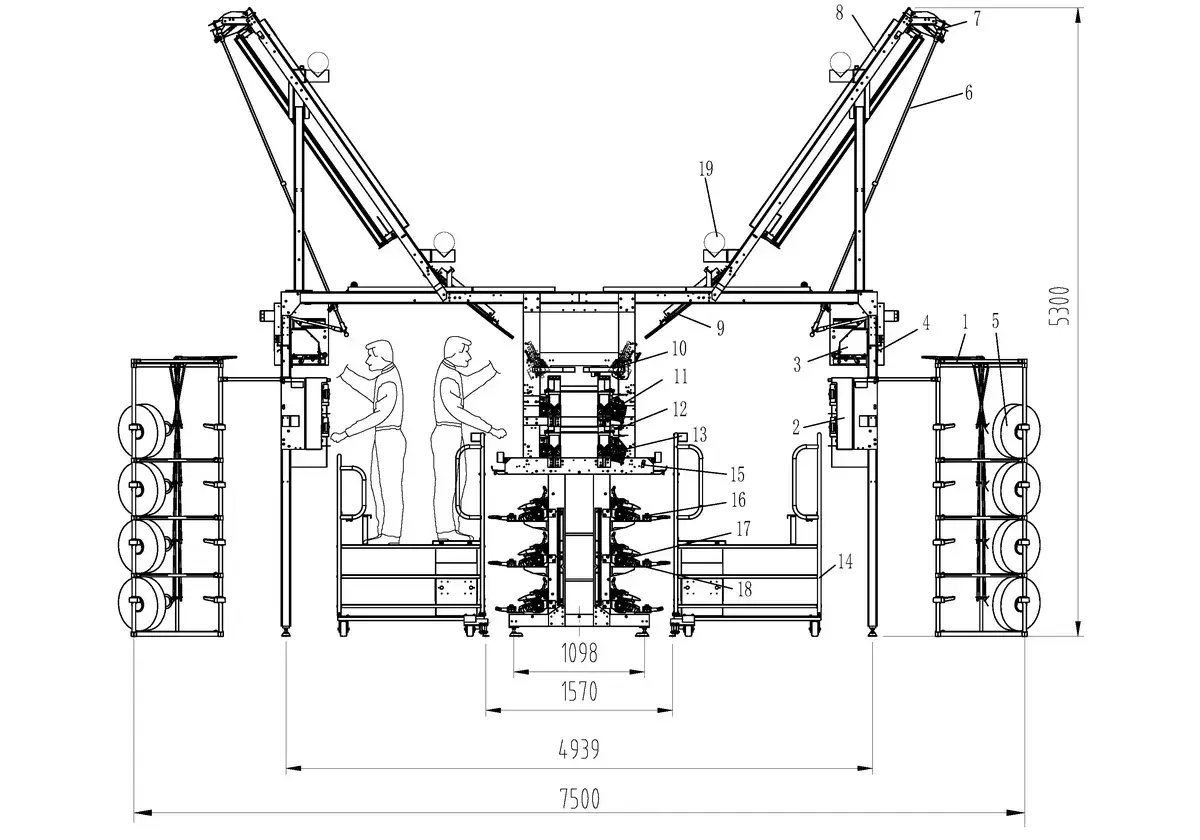

- Giá cấp sợi
- Cuộn Spandex
- Con lăn W1
- Dao cắt sợi W1
- Cuộn POY
- Thanh đẩy sợi
- Bộ chặn xoắn
- Bộ gia nhiệt trên
- Tấm làm mát
- Bộ xoắn giả
- Con lăn W2
- Bộ tạo mạng đan xen
- Con lăn W2X
- Xe đẩy
- Cảm biến sợi
- Con lăn tra dầu
- Con lăn ma sát
- Hộp trống rãnh
- Ống hút khói dầu
