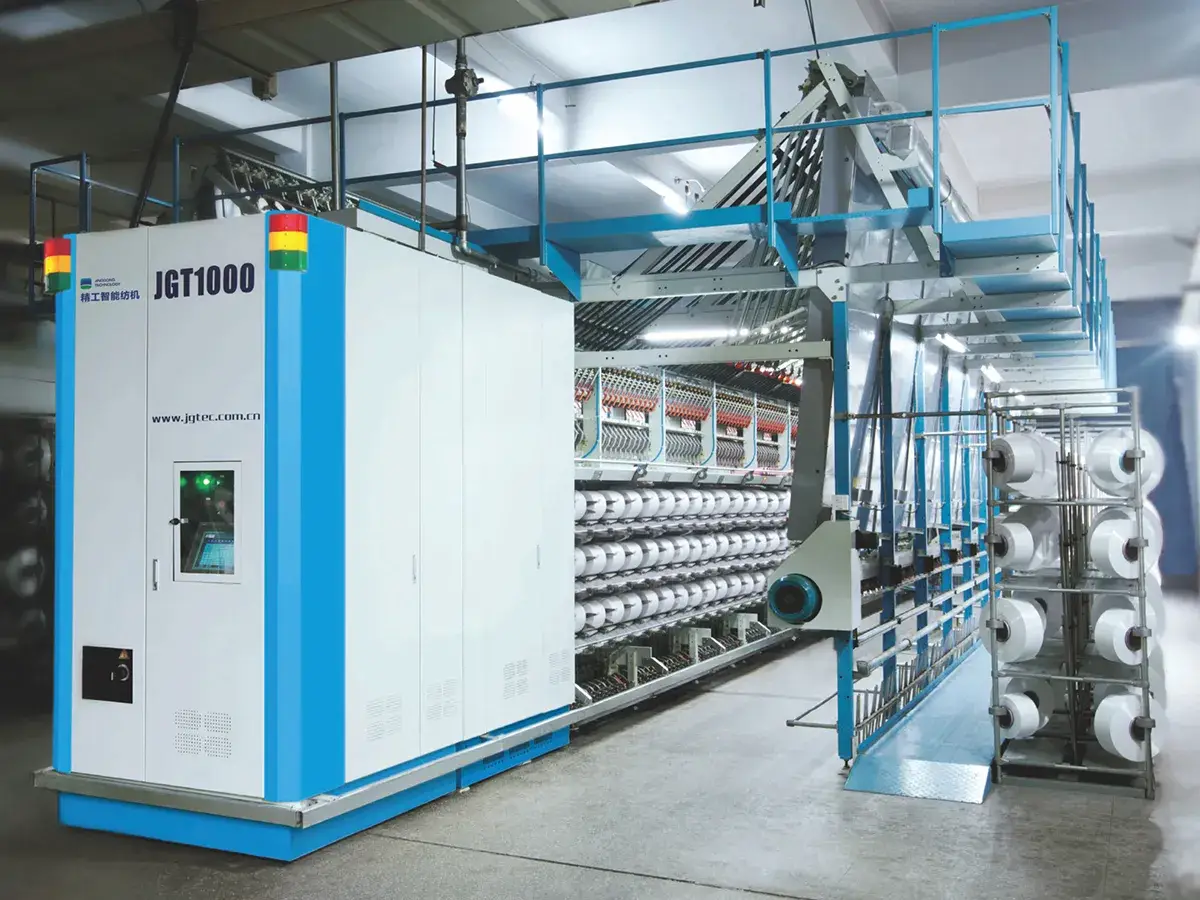

Máy Tạo Cấu Trúc Sợi JGT1000M

Yêu cầu báo giá

Xem video

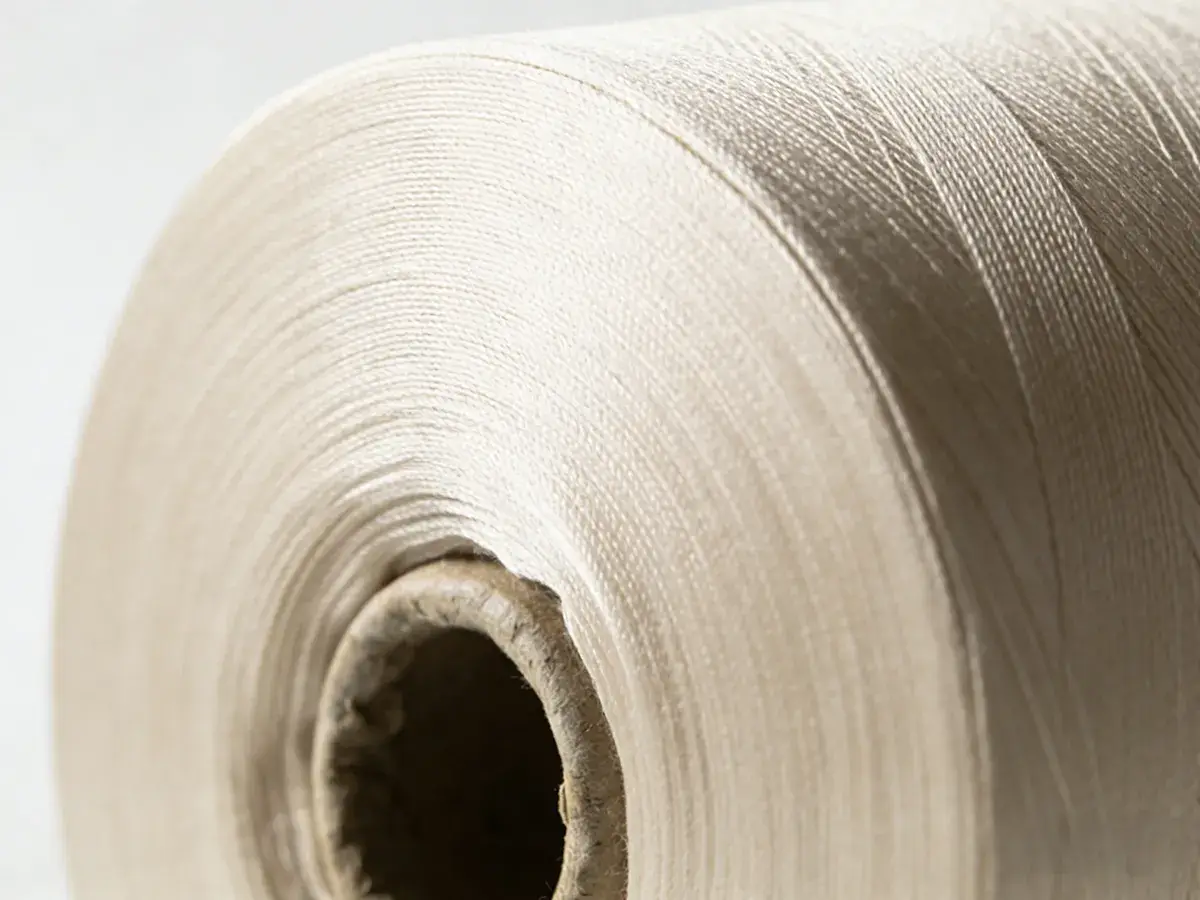

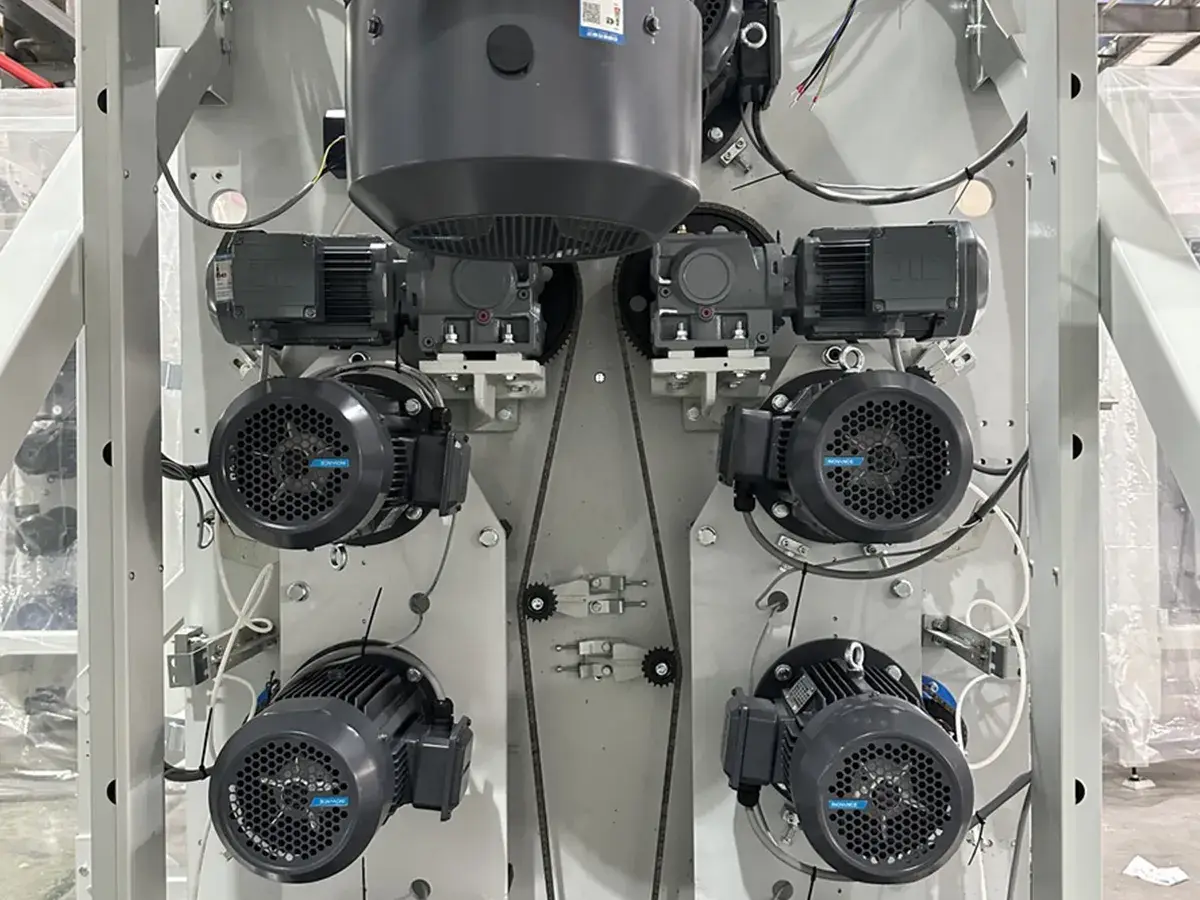

Được sử dụng trong sản xuất sợi Polyester DTY, dòng máy tạo cấu trúc sợi này xử lý sợi Polyester POY thành DTY độ co giãn thấp thông qua quá trình kéo giãn và tạo cấu trúc xoắn giả. Khi được lắp thêm vòi phun khí, máy cũng có thể được sử dụng để sản xuất sợi tạo mạng. Cấu hình này nhìn chung phù hợp với các loại sợi denier lớn trên 200D. Bộ gia nhiệt trên dài 2 mét giúp giảm mức tiêu thụ năng lượng, trong khi bố trí tổng thể của máy được thiết kế nhằm giúp thao tác dễ dàng hơn và tạo đường đi sợi hợp lý hơn. Máy có tùy chọn truyền động một dây đai hoặc hai dây đai, phù hợp với các nhu cầu xử lý sợi khác nhau.

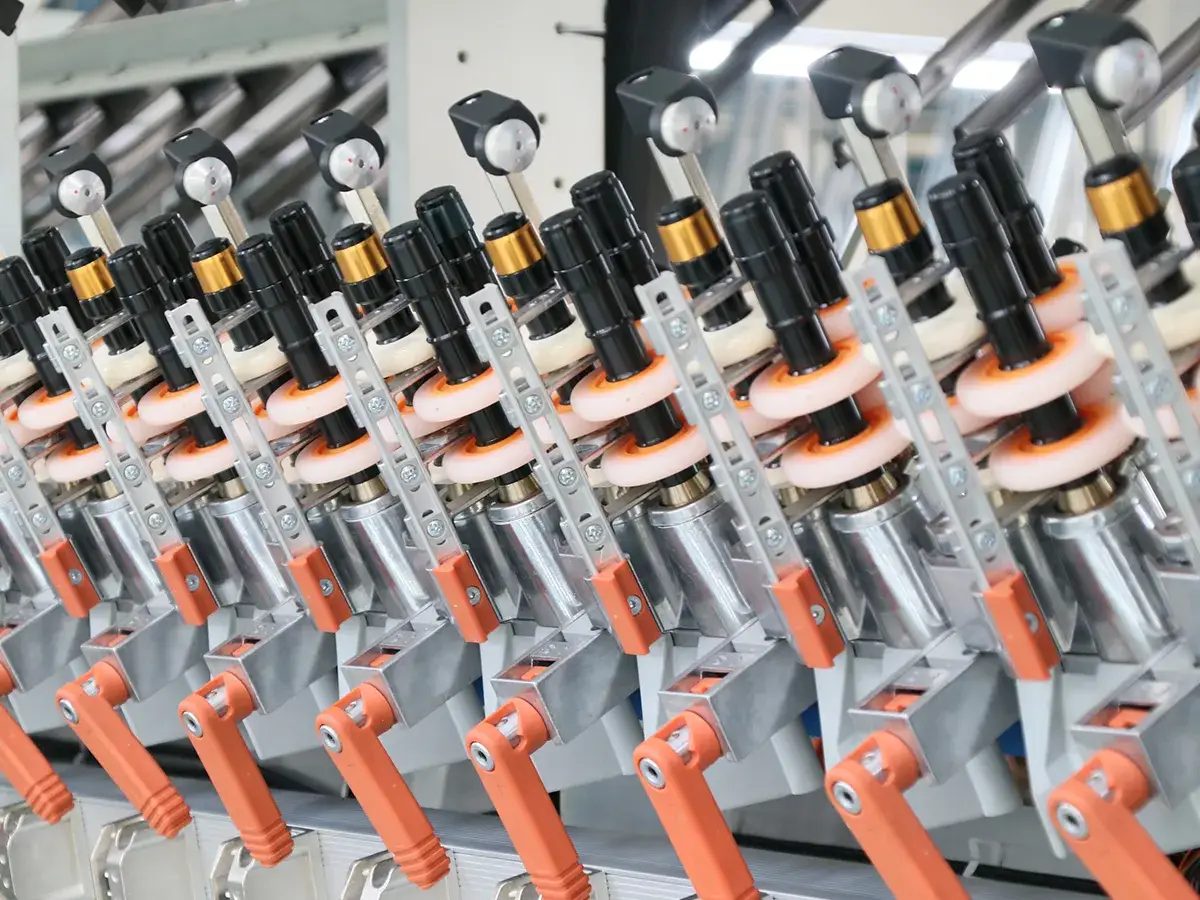

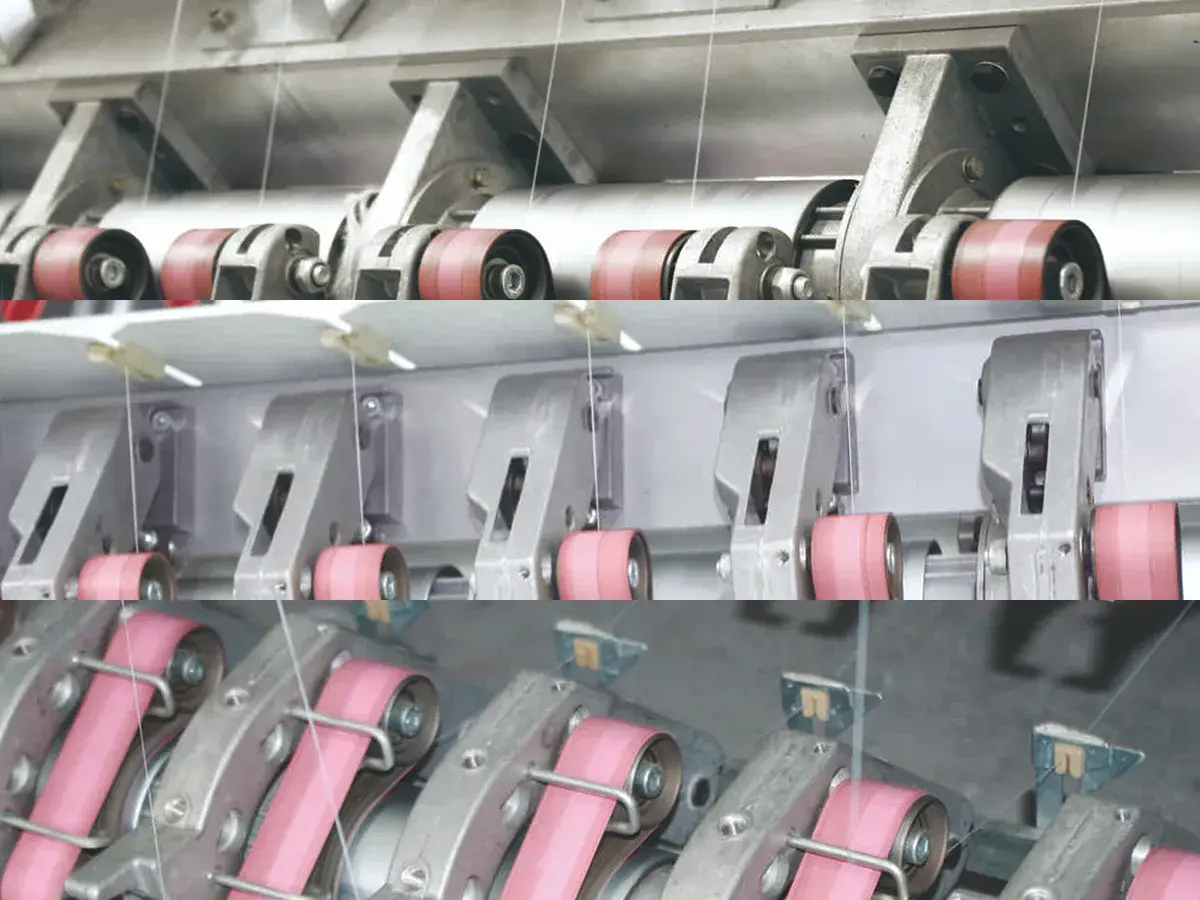

Đĩa dẫn sợi đầu vào và đầu ra bằng gốm ceramic giúp sợi di chuyển trơn tru hơn trong quá trình xử lý. Có thể lựa chọn nhiều cách bố trí đĩa khác nhau, từ 1-4-1 đến 1-7-1, tùy theo nhu cầu sản xuất. Đối với đĩa làm việc, khách hàng có thể lựa chọn giữa đĩa PU và đĩa gốm mềm. Các vị trí W1, W2 và W3 sử dụng kết cấu con lăn da, được đỡ bằng giá hợp kim nhôm.

Ứng Dụng

Phù hợp để xử lý các loại sợi có denier lớn trên 200D. Ứng dụng thành phẩm điển hình bao gồm áo gió và áo khoác.

Thông Số Kỹ Thuật

Số cọc		264	288	312	336	360
Số khoang		11	12	13	14	15

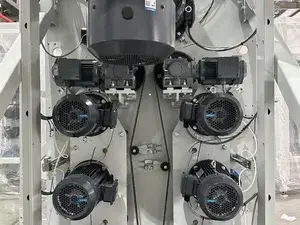

Công suất lắp đặt (kW)	Truyền động chính	110.5	110.5	131	131	137
	Gia nhiệt trên	74.8/88	81.6/96	88.4/104	92.5/112	102/120
	Gia nhiệt dưới	26.4	28.8	31.2	33.6	36
	Công suất phụ trợ	Khoảng 6
	Tổng công suất	217.7/230.9	226.9/241.3	256.7/272.2	265.9/282.7	281/299

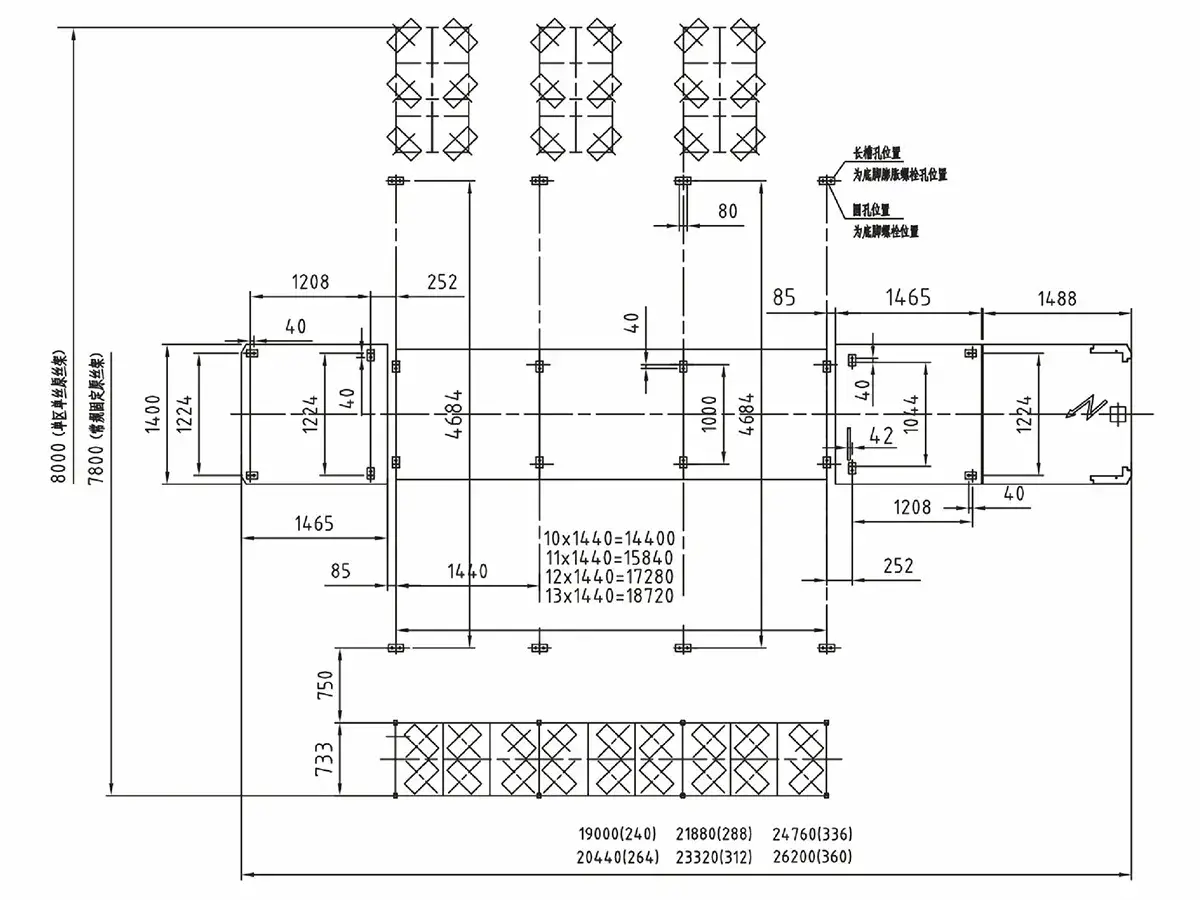

Kích thước (với giá cấp sợi cố định) (mm)	Dòng M	20440×7800×4160	21880×7800×4160	23320×7800×4160	24760×7800×4160	26200×7800×4160
Kích thước (với giá cấp sợi cố định) (mm)	Dòng F	20440×7000×4930	21880×7000×4930	23320×7000×4930	24760×7000×4930	26200×7000×4930

Khoảng cách cọc		110mm
Tốc độ cơ khí tối đa		1000m/phút
Vật liệu/phạm vi chi số sợi áp dụng		Polyester/167–333 dtex (150–300 denier)
Khoảng cách khoang		1440mm

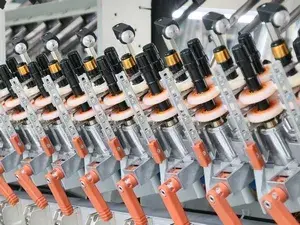

Phương pháp tạo cấu trúc xoắn giả		Đĩa xếp chồng loại VIII (xoắn giả ma sát)
Tốc độ tối đa của bộ xoắn giả		18000 vòng/phút
Hướng xoắn		Có thể điều chỉnh S/Z
Bộ gia nhiệt chính kiểu M (Bộ gia nhiệt tạo cấu trúc)		Gia nhiệt pha hơi biphenyl, 2000/2500 mm
Bộ gia nhiệt chính kiểu F (Bộ gia nhiệt tạo cấu trúc)		Gia nhiệt pha hơi biphenyl, 2500 mm
Bộ gia nhiệt phụ (Bộ định hình nhiệt)		Gia nhiệt pha hơi biphenyl, 1460 mm
Phạm vi nhiệt độ bộ gia nhiệt tạo cấu trúc		160–250 ℃
Phạm vi nhiệt độ bộ gia nhiệt định hình		160–250 ℃
Chiều dài tấm làm mát		2100mm (Làm mát tự nhiên)
Đường kính con lăn ma sát		Ø100mm
Đường kính con lăn cấp sợi		Ø75mm
Đường kính con lăn tra dầu		Ø75mm
Kích thước tối đa của cuộn POY cấp vào		Ø435×250mm
Kích thước tối đa của cuộn thành phẩm		Ø250×250mm
Trọng lượng cuộn tiêu chuẩn		5kg
Kích thước ống giấy cuộn sợi		Ø69×Ø57×290mm
