Máy Tạo Cấu Trúc Sợi JGT1000D

Máy Tạo Cấu Trúc Sợi, JGT1000D
Yêu cầu báo giá

Được thiết kế cho sản xuất sợi Polyester DTY (sợi kéo giãn), dòng máy tạo cấu trúc sợi này xử lý sợi Polyester POY thông qua quá trình kéo giãn và tạo cấu trúc xoắn giả để sản xuất DTY độ co giãn thấp. Máy phù hợp với các loại sợi lên đến 600D và được thiết kế cho nhu cầu sản xuất sản lượng cao.

Để đạt được điều này, máy được bổ sung hai giá cấp sợi và một bộ xoắn giả phụ, cho phép sợi xoắn S và sợi xoắn Z được cấp vào và xử lý đồng thời tại từng vị trí cọc. Nhờ đó, hai loại sợi có thể được kết hợp trực tiếp trong một bước để tạo ra sợi không mô-men xoắn. So với phương pháp thông thường là sản xuất sợi riêng biệt rồi mới ghép lại ở công đoạn sau, cấu hình này có thể giúp tăng gấp đôi sản lượng.

Ứng Dụng

Phù hợp cho xử lý hai đầu sợi đối với các loại sợi từ 50D đến 300D, được sử dụng trong sản xuất quần jean và quần thể thao.

Ứng Dụng
Ứng Dụng
Ứng Dụng
Ứng Dụng
Thông Số Kỹ Thuật
Số cọc 240 264 288 312
Số khoang 10 11 12 13
Công suất lắp đặt (kW) Truyền động chính 158.8 191.7 216 237.3
Gia nhiệt trên 80 88 96 104
Gia nhiệt dưới đơn 24 26.4 28.8 31.2
Gia nhiệt dưới kép 32 35.2 38.4 38.4
Công suất phụ trợ Khoảng 6
Tổng công suất (với gia nhiệt dưới đơn) 268.8 312.1 346.8 369.8
Kích thước (mm) Giá 3 đầu sợi (khu vực đơn) 19000×13800×5730 20440×13800×5730 21880×13800×5730 23320×13800×5730
Giá cấp sợi xoay 19000×8500×5730 20440×8500×5730 21880×8500×5730 23320×8500×5730
Khoảng cách cọc 110mm
Tốc độ cơ khí tối đa 1000m/phút
Vật liệu/phạm vi chi số sợi áp dụng Polyester/55–333 dtex×2
Khoảng cách khoang 1440mm
Phương pháp tạo cấu trúc xoắn giả Kiểu đĩa xếp chồng cọc điện hai tầng (xoắn giả ma sát)
Kích thước đĩa ma sát Ø52 (Ø52.5)×9mm
Tốc độ tối đa của bộ xoắn giả 18000 vòng/phút
Hướng xoắn Một tầng xoắn S + một tầng xoắn Z
Bộ gia nhiệt chính (Bộ gia nhiệt tạo cấu trúc) Gia nhiệt pha hơi biphenyl, 2000 mm
Bộ gia nhiệt phụ (Bộ định hình nhiệt) Gia nhiệt pha hơi biphenyl, 1460 mm (tùy chọn gia nhiệt dưới kép))
Phạm vi nhiệt độ bộ gia nhiệt tạo cấu trúc 160–250 ℃
Phạm vi nhiệt độ bộ gia nhiệt định hình 160-250℃ (Nhiệt độ thấp 100–160℃)
Chiều dài tấm làm mát 1100mm (Làm mát tự nhiên)
Đường kính con lăn ma sát Ø100mm
Đường kính con lăn cấp sợi Ø75mm
Đường kính con lăn tra dầu Ø75mm
Kích thước tối đa của cuộn POY cấp vào Ø435×250mm
Kích thước tối đa của cuộn thành phẩm Ø250×250mm
Trọng lượng cuộn tiêu chuẩn 5kg
TKích thước ống giấy cuộn sợi Ø69×Ø57×290mm
Bộ Phận Chính

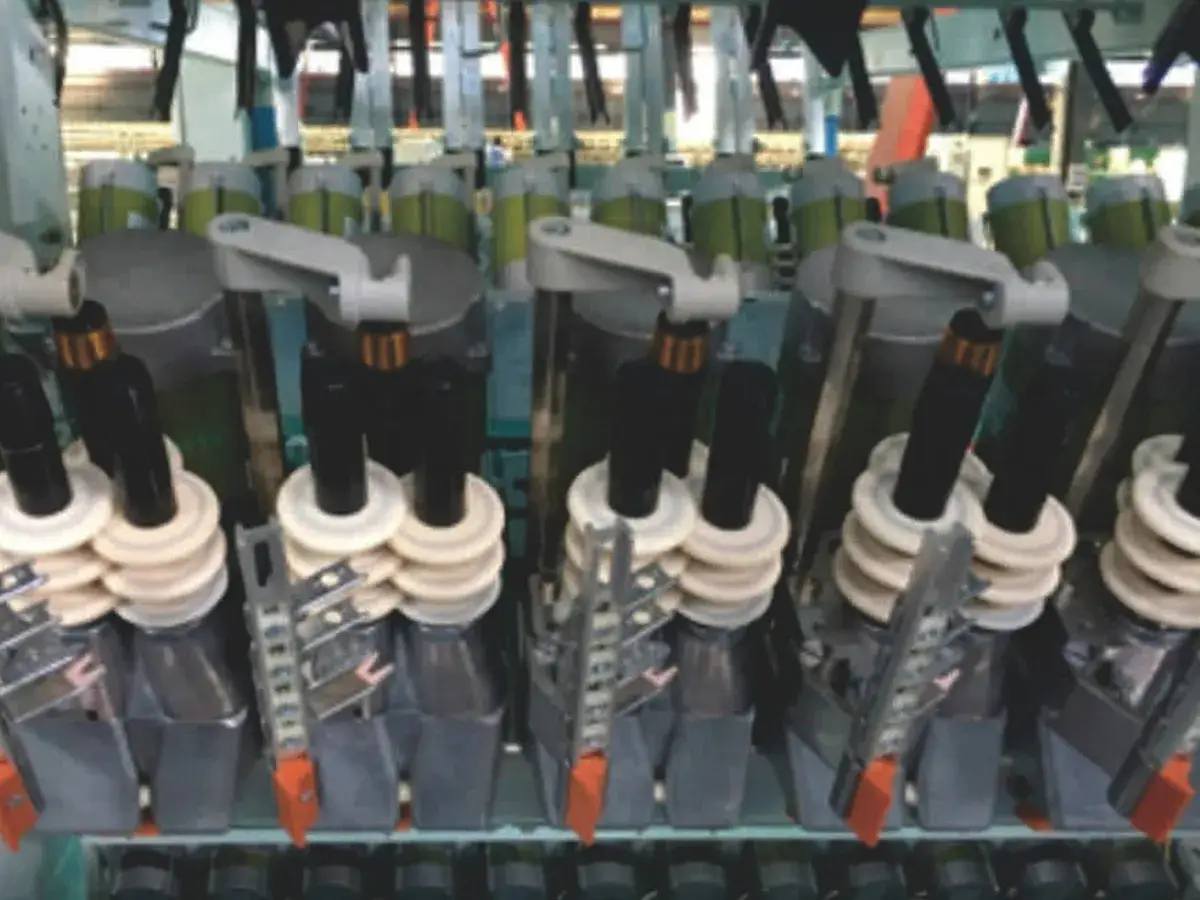

    • Bộ xoắn giả điện
      Bộ xoắn giả điện

      Máy được lắp đặt bộ xoắn giả điện dạng đĩa xếp chồng phía trên và phía dưới, nhằm hỗ trợ quá trình tạo cấu trúc sợi.

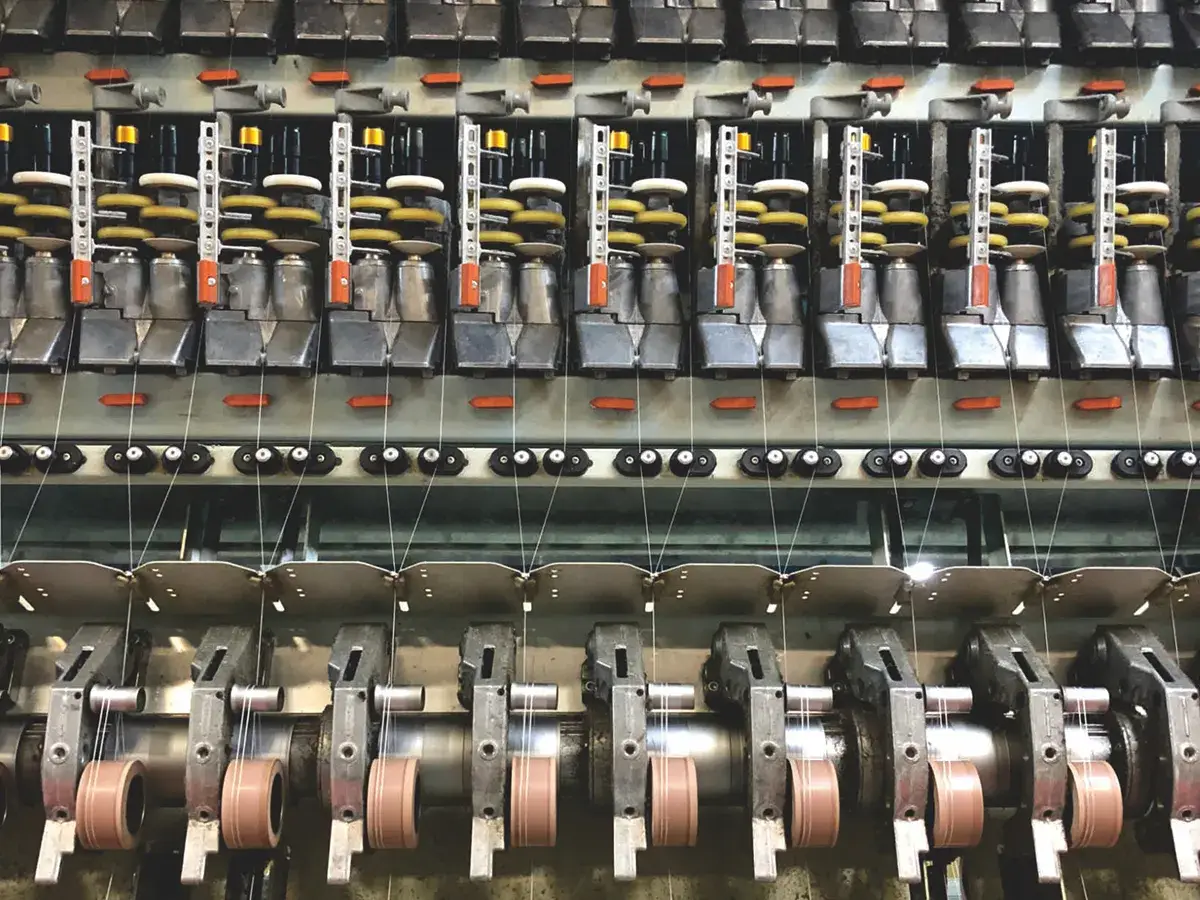

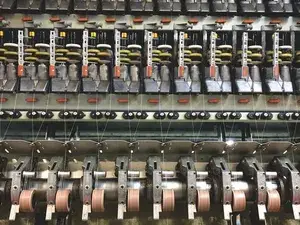

    • Kết cấu con lăn W2
      Kết cấu con lăn W2

      Máy sử dụng kết cấu con lăn W2 kép để cải thiện chất lượng tạo mạng và giúp duy trì chất lượng sợi thành phẩm.

    • Kết cấu con lăn W0 tùy chọn
      Kết cấu con lăn W0 tùy chọn

      Có thể bổ sung một hoặc hai con lăn W0 bên dưới W1 tùy theo nhu cầu sản xuất. Cấu hình này phù hợp cho các ứng dụng ghép ba đầu sợi hoặc ghép bốn đầu sợi.

    • Cảm biến sợi
      Cảm biến sợi

      Cảm biến sợi được trang bị công tắc, cho phép bật hoặc tắt tùy theo nhu cầu khi xử lý các loại sợi đặc biệt, mà không ảnh hưởng đến hoạt động của dao cắt sợi.

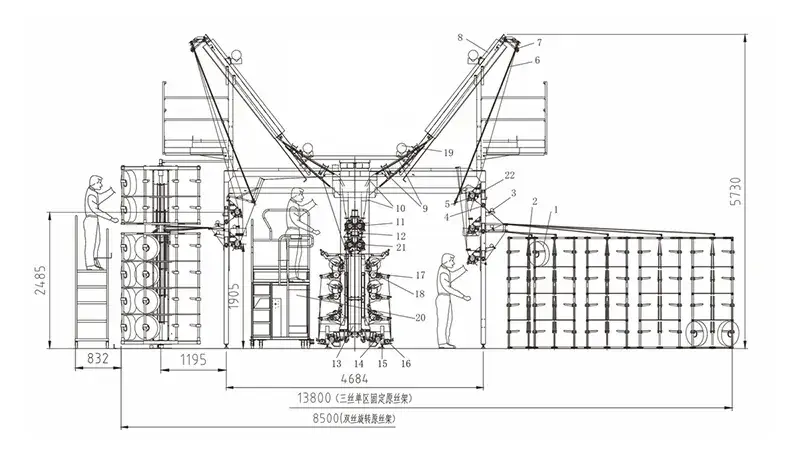

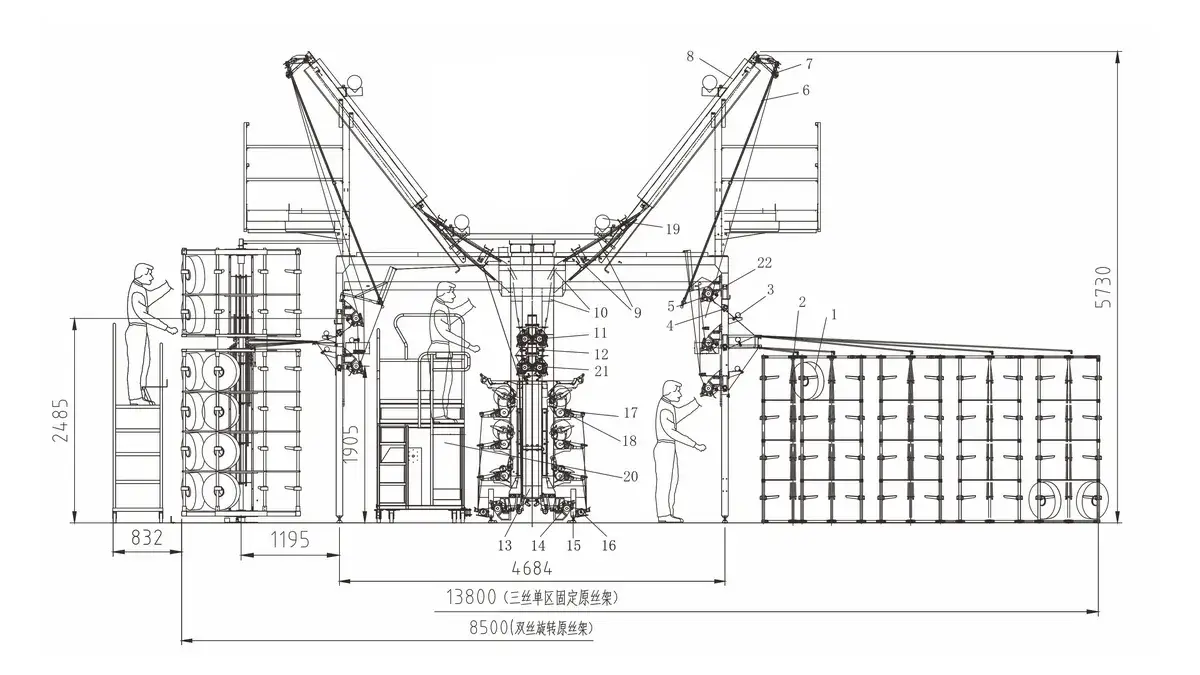

Bố Cục Lắp Đặt
Bố Cục Lắp Đặt
  • Giá cấp sợi
  • Cuộn POY
  • Bộ tạo mạng đan xen sơ bộ
  • Dao cắt sợi
  • Con lăn W1
  • Thanh đẩy sợi
  • Bộ chặn xoắn
  • Bộ gia nhiệt trên
  • Tấm làm mát
  • Bộ xoắn giả
  • Con lăn W2
  • Bộ tạo mạng đan xen
  • Bộ gia nhiệt dưới
  • Con lăn W3
  • Cảm biến sợi
  • Con lăn tra dầu
  • Con lăn ma sát
  • Trống rãnh
  • Ống hút
  • Xe đẩy
  • Con lăn W2X
  • Cảm biến sợi

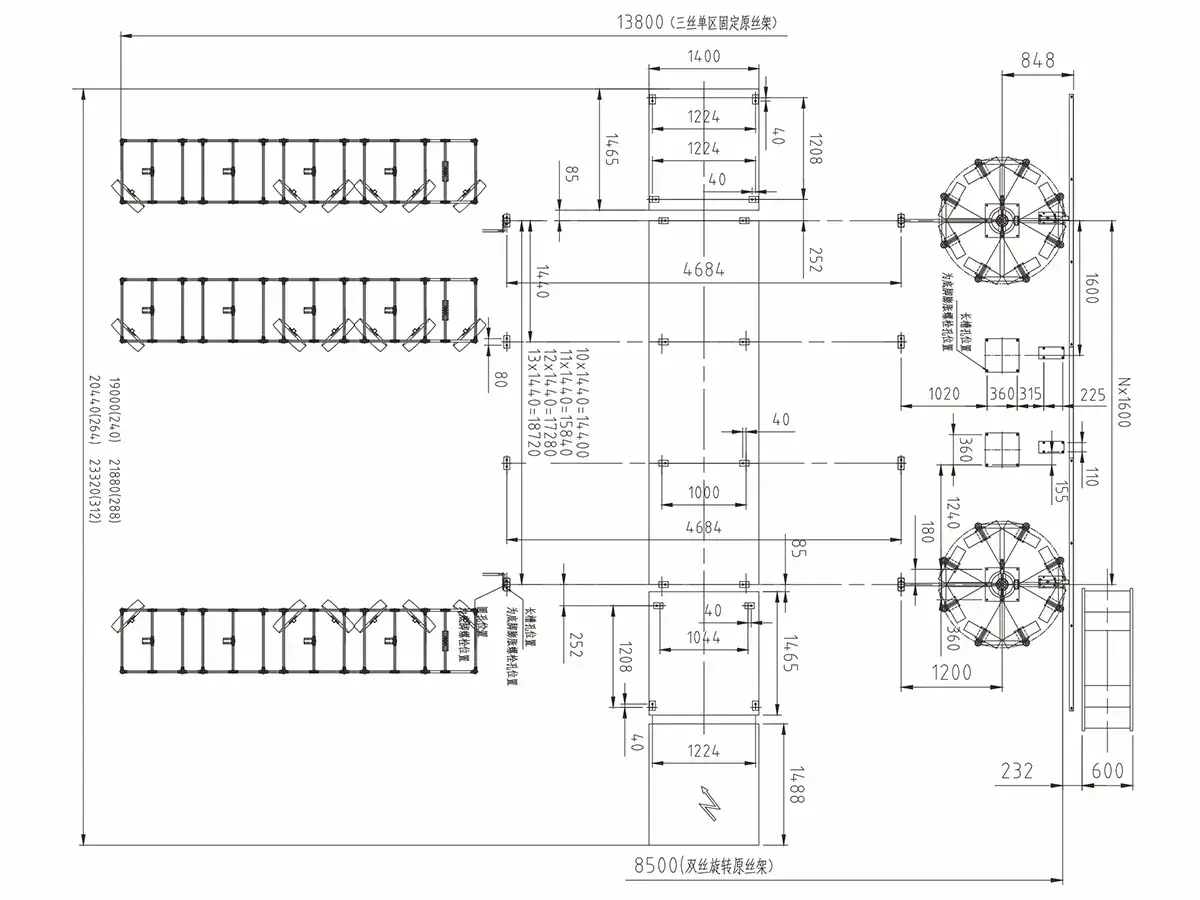

Bố Cục Nền
Bố Cục Nền
