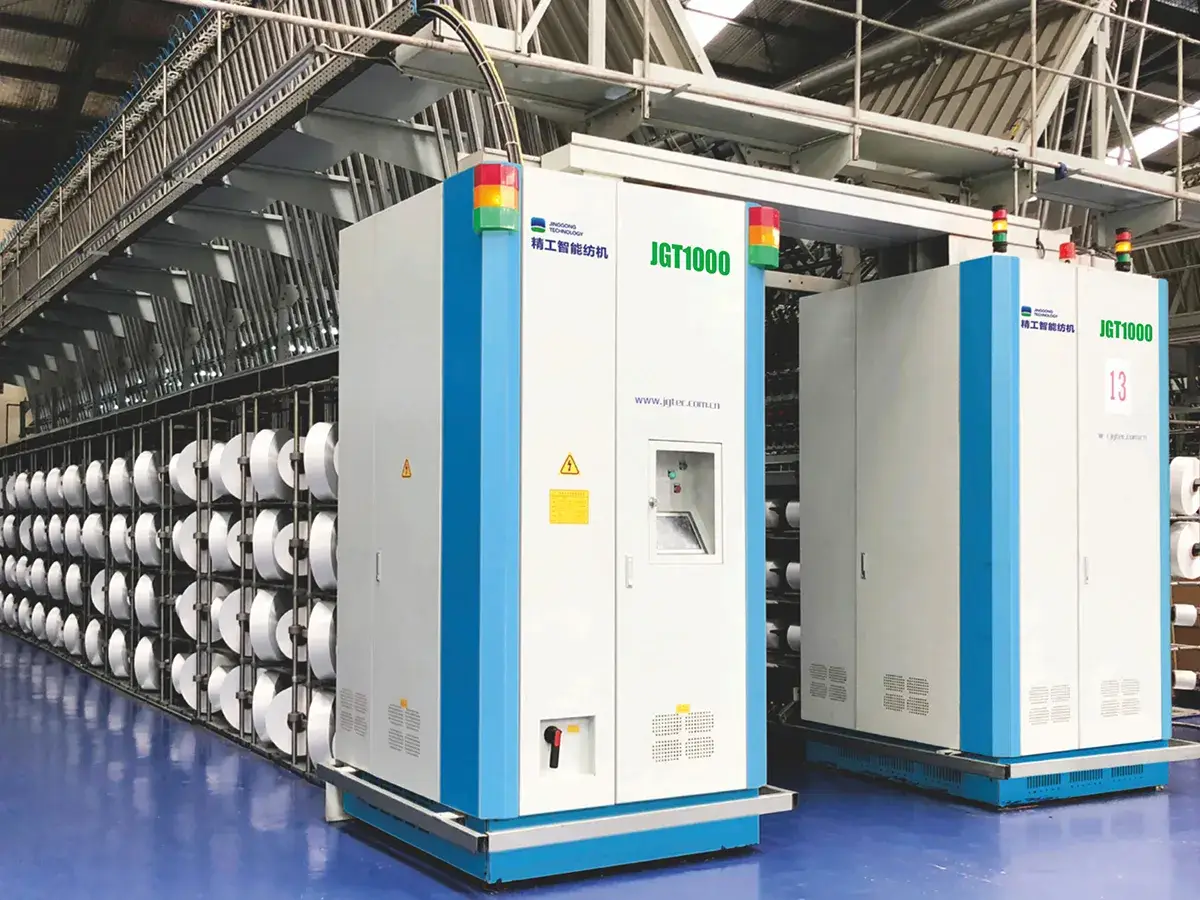

Máy Tạo Cấu Trúc Sợi JGT1000H

Máy Tạo Cấu Trúc Sợi, JGT1000H

Được thiết kế cho sản xuất sợi Polyester DTY, dòng máy tạo cấu trúc sợi này có thể xử lý sợi Polyester POY thông qua quá trình kéo giãn và tạo cấu trúc xoắn giả để sản xuất DTY độ co giãn thấp. Sợi Spandex có thể được cấp vào máy và kết hợp với DTY trong quá trình xử lý, nhờ đó sợi tổng hợp được hình thành ngay trên cùng một dây chuyền. Khi tùy chọn vòi phun khí được bổ sung, quá trình xử lý DTY và sản xuất sợi Spandex tạo mạng có thể được hoàn thành trong một bước.

Là phiên bản godet hoàn chỉnh nâng cấp dựa trên máy tạo cấu trúc sợi JGT1000V, model này thay thế hoàn toàn bằng hệ thống godet, trong khi con lăn W3 vẫn được giữ nguyên. Ngoài ra, máy có thể tùy chọn trang bị bộ nâng sợi khí nén, cũng như các chi tiết gốm chuyên dụng cho con lăn tra dầu xoay, phục vụ xử lý sợi mảnh với độ chính xác cao.

Ứng Dụng

Lý tưởng cho việc kết hợp Spandex với DTY, dòng máy này có thể hoàn thành quá trình tạo cấu trúc sợi và tạo mạng đan xen Spandex trong cùng một quy trình thông qua vòi phun khí. Ứng dụng điển hình bao gồm các loại vải dùng cho đầm và áo sơ mi chiffon.

Ứng Dụng
Ứng Dụng
Ứng Dụng
Ứng Dụng
Thông Số Kỹ Thuật
Số cọc Số khoang Công suất lắp đặt (kW) Kích thước (mm)
Truyền động chính Gia nhiệt trênr Gia nhiệt dưới Công suất phụ trợ Tổng công suất Giá cấp sợi cố định Giá cấp sợi xoay
264 11 123.7 74.8 26.4 Khoảng 6 230.9 20440×7300×5760 20440×7700×5760
288 12 126.5 81.6 28.8 Khoảng 6 242.9 21880×7300×5760 21880×7700×5760
312 13 146 88.4 31.2 Khoảng 6 271.6 23320×7300×5760 23320×7700×5760
336 14 152.9 95.2 33.6 Khoảng 6 287.7 24760×7300×5760 24760×7700×5760
360 15 155.8 102 36 Khoảng 6 299.8 26200×7300×5760 26200×7700×5760
384 16 164.7 108.8 38.4 Khoảng 6 317.9 27640×7300×5760 27640×7700×5760
Khoảng cách cọc 110mm
Tốc độ cơ khí tối đa 1000m/phút
Vật liệu/phạm vi chi số sợi áp dụng Polyester/55–222 dtex (50–200 denier)
Khoảng cách khoang 1440mm
Phương pháp tạo cấu trúc xoắn giả Đĩa xếp chồng loại VIII (xoắn giả ma sát)
Kích thước đĩa ma sát Ø52(Ø52.5)×9mm
Tốc độ tối đa của bộ xoắn giả 18000r/min
Hướng xoắn Có thể điều chỉnh S/Z
Bộ gia nhiệt chính (Bộ gia nhiệt tạo cấu trúc) Gia nhiệt pha hơi biphenyl, 2000 mm
Bộ gia nhiệt phụ (Bộ định hình nhiệt) Gia nhiệt pha hơi biphenyl, 1460mm
Phạm vi nhiệt độ bộ gia nhiệt tạo cấu trúc 160-250℃
Phạm vi nhiệt độ bộ gia nhiệt định hình 160-250℃ (nhiệt độ thấp 100–160℃)
Chiều dài tấm làm mát 1100mm (Làm mát tự nhiên)
Đường kính con lăn ma sát Ø100mm
Đường kính con lăn cấp sợi Ø75mm
Đường kính con lăn tra dầu Ø75mm
Đường kính con lăn cấp sợi Spandex Ø25mm
Tỷ lệ kéo giãn Spandex 1.5-4
Kích thước tối đa của cuộn POY cấp vào Ø435×250mm
Kích thước tối đa của cuộn thành phẩm Ø250×250mm
Trọng lượng cuộn tiêu chuẩn 5kg
TKích thước ống giấy cuộn sợi Ø69ר57×290mm
Bộ Phận Chính
    1. Thiết bị cấp sợi Spandex tùy chọn
      Thiết bị cấp sợi Spandex tùy chọn

      Thiết bị cấp sợi Spandex tùy chọn sử dụng động cơ độc lập tại từng vị trí cọc, giúp từng sợi Spandex được cấp ổn định hơn. Thiết bị này hoạt động cùng với hệ thống cảm biến và dao cắt sợi; khi phát hiện đứt sợi, hệ thống sẽ dừng cấp sợi ngay lập tức nhằm giảm hao phí nguyên liệu. Cơ chế điều khiển độc lập hai bên A/B cũng giúp quá trình kéo giãn ổn định và đồng đều hơn.

    1. Cảm biến sợi và dao cắt sợi

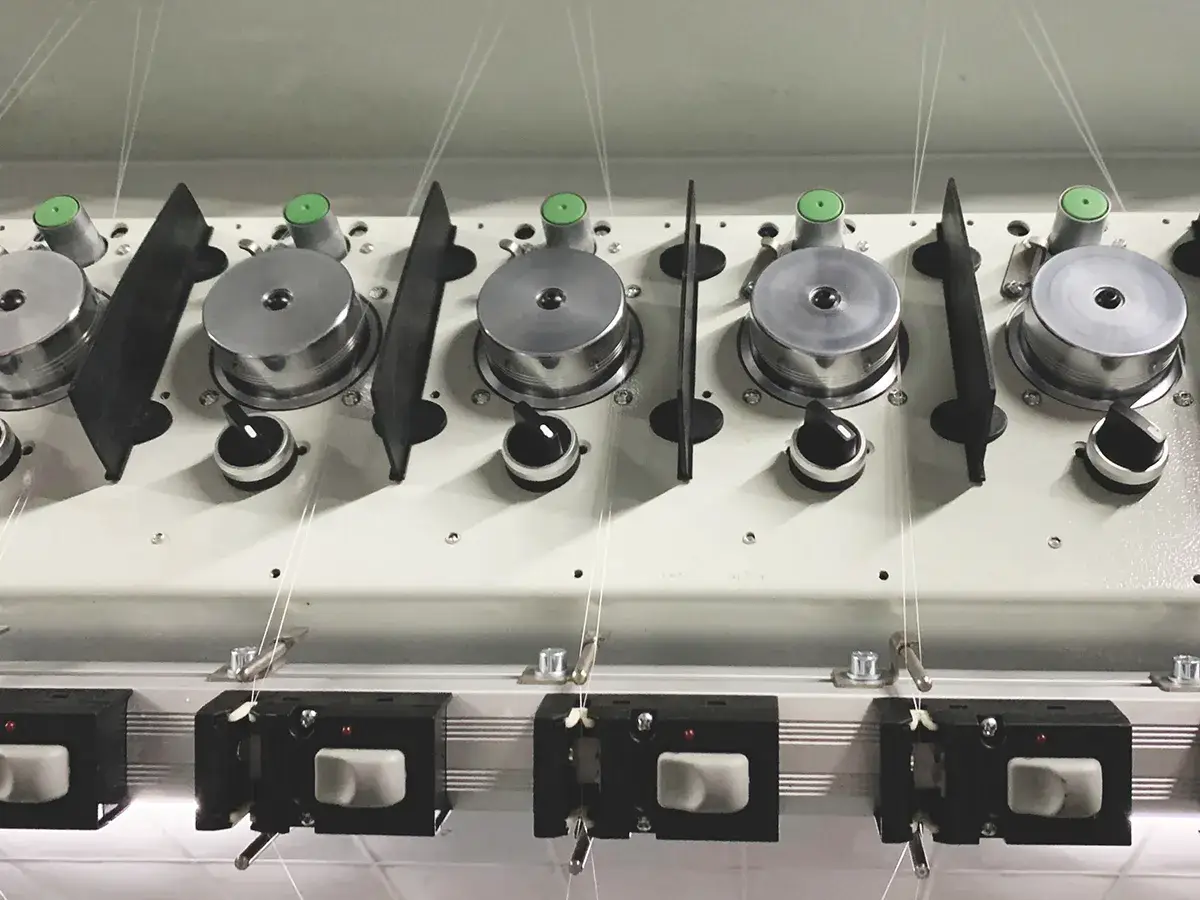

      Cảm biến sợi và dao cắt sợi

      Khi phát hiện đứt sợi, dao cắt sẽ tự động phản hồi, đồng thời đèn báo sẽ phát tín hiệu cảnh báo. Điều này giúp giảm lượng sợi phế và giúp quá trình quản lý sản xuất dễ dàng hơn.

    1. Kết cấu Godet D2X

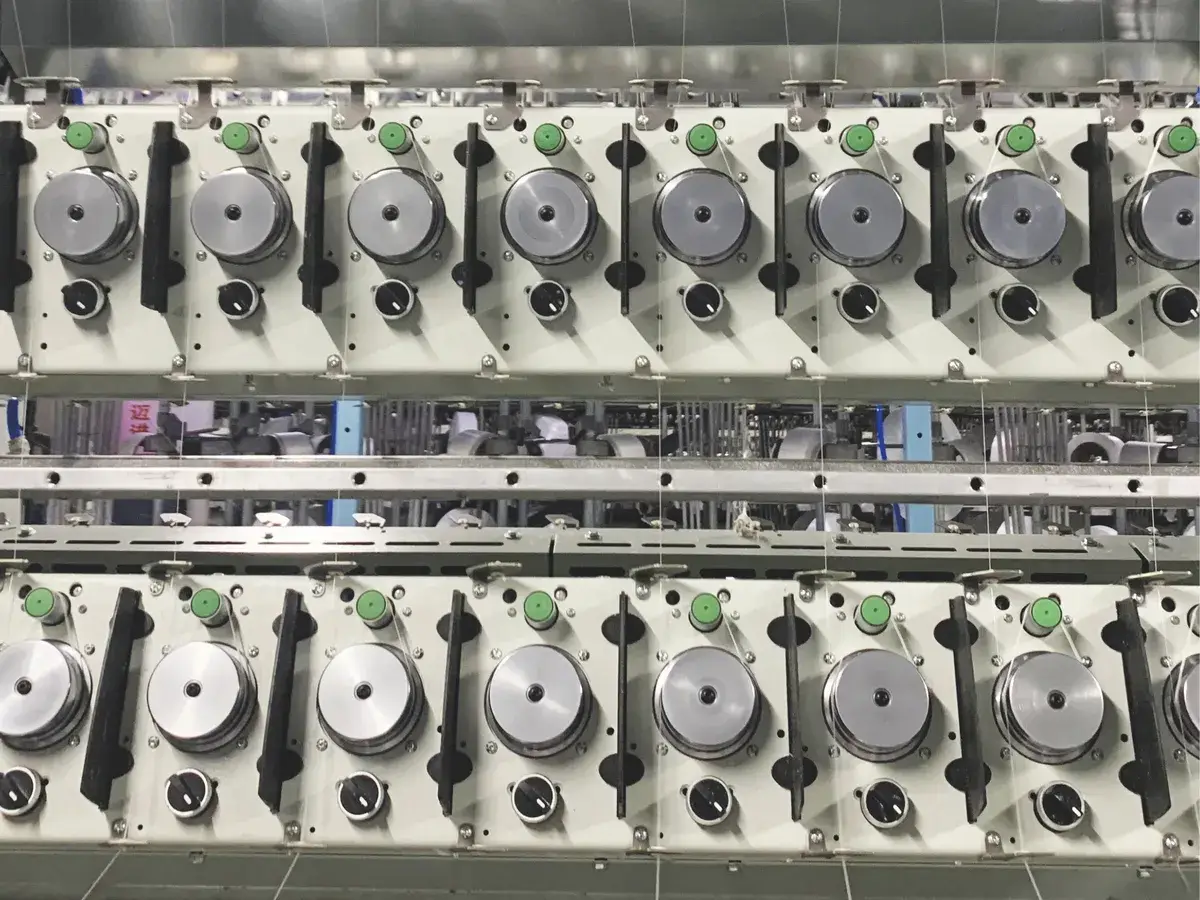

      Kết cấu Godet D2X

      Với thiết kế godet kép độc đáo, kết cấu Godet D2X cho phép mỗi cọc được truyền động bằng một động cơ độc lập, giúp loại bỏ hiện tượng trượt giữa sợi và bề mặt godet. Thiết kế này đặc biệt phù hợp với các loại sợi denier mảnh, sợi nhiều lỗ và sợi nhạy cảm với ma sát, đồng thời giúp duy trì chất lượng sợi đồng đều hơn và giảm hao mòn linh kiện.

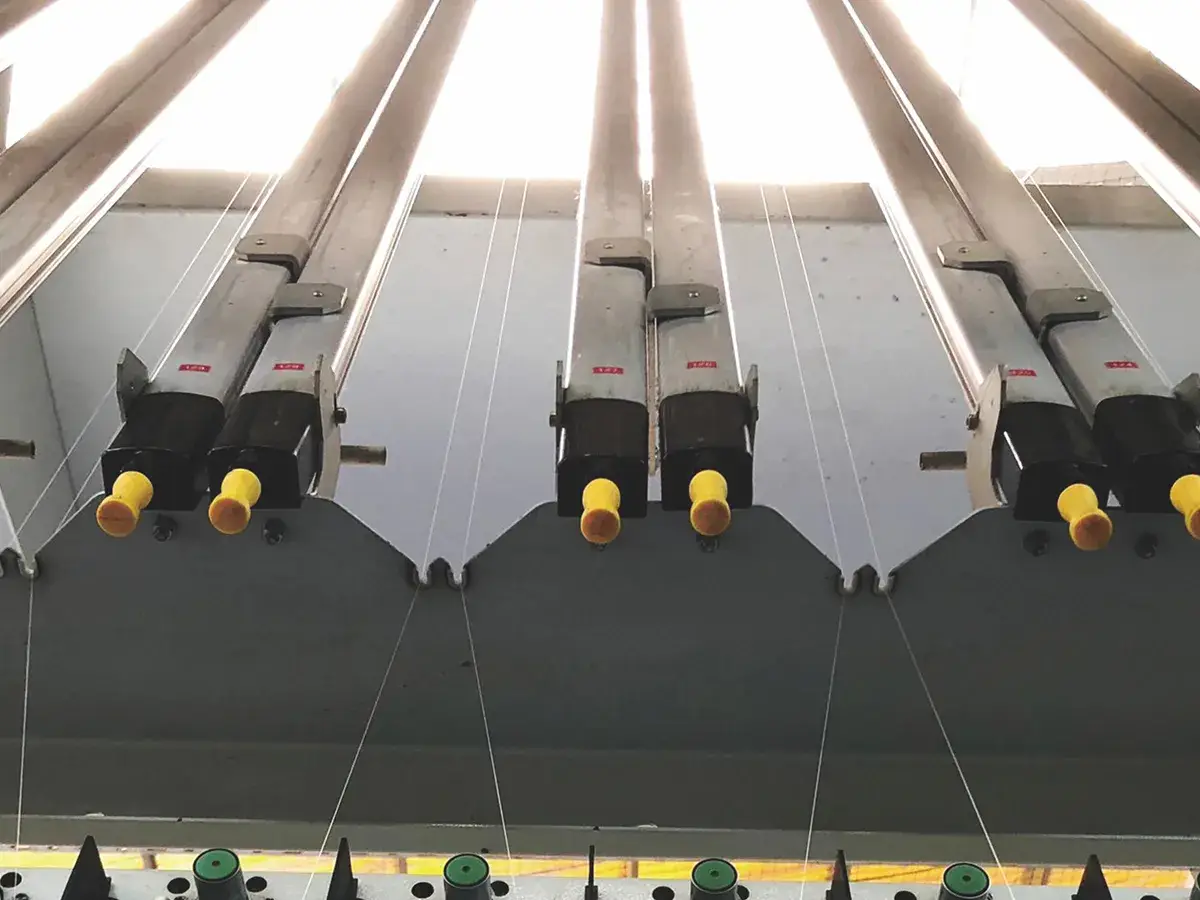

    1. Bộ nâng sợi khí nén tùy chọn
      Bộ nâng sợi khí nén tùy chọn

      Bộ nâng sợi khí nén tùy chọn giúp quá trình luồn sợi ổn định hơn và giảm nhân công trong quá trình tháo ống sợi.

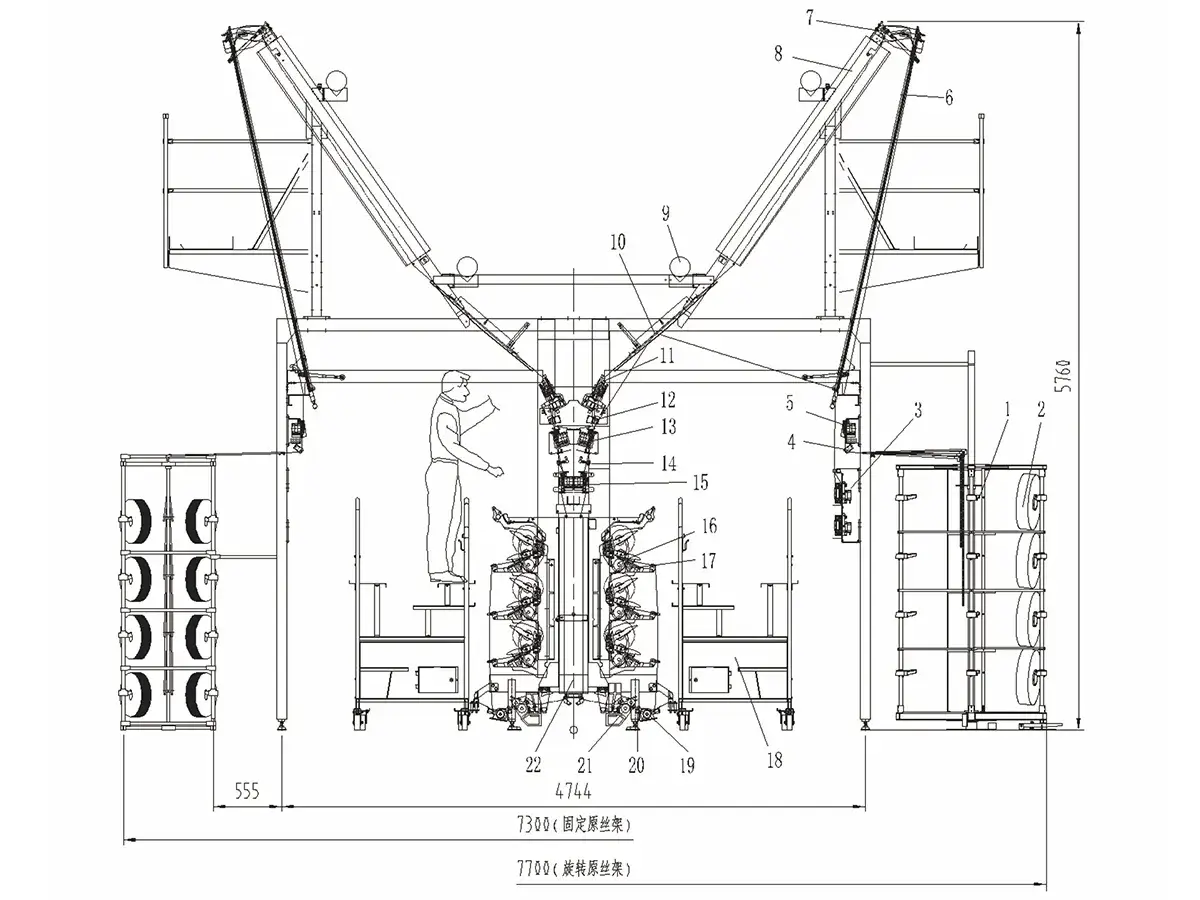

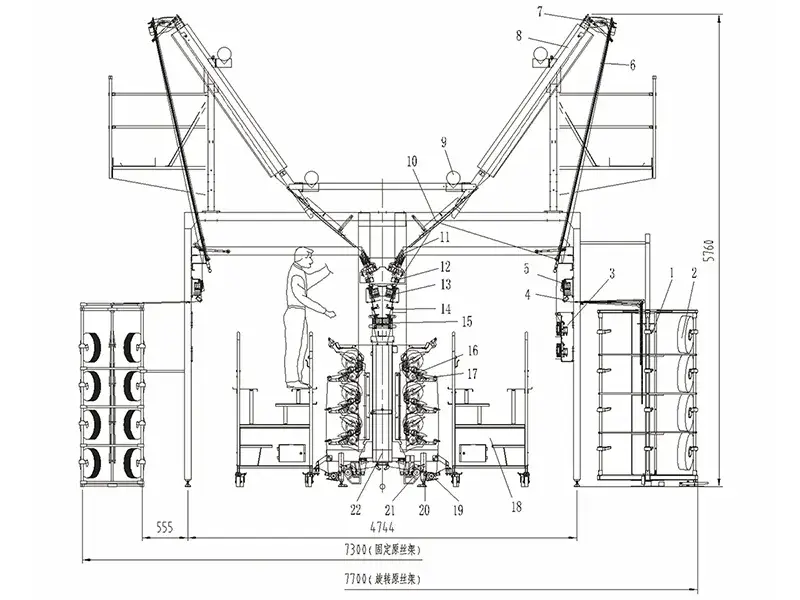

Bố Cục Lắp Đặt
Bố Cục Lắp Đặt
  • Giá cấp sợi
  • Cuộn POY
  • Spandex
  • Dao cắt sợi
  • Con lăn D1
  • Thanh đẩy sợi
  • Bộ chặn xoắn
  • Bộ gia nhiệt trên
  • Ống hút
  • Tấm làm mát
  • Bộ xoắn giả
  • Kiểm soát lực căng trực tuyến
  • Con lăn D2
  • Bộ tạo mạng đan xen
  • Con lăn D2X
  • Con lăn ma sát
  • Trống rãnh
  • Xe đẩy
  • Con lăn tra dầu
  • Cảm biến sợi
  • Con lăn W3
  • Bộ gia nhiệt dưới

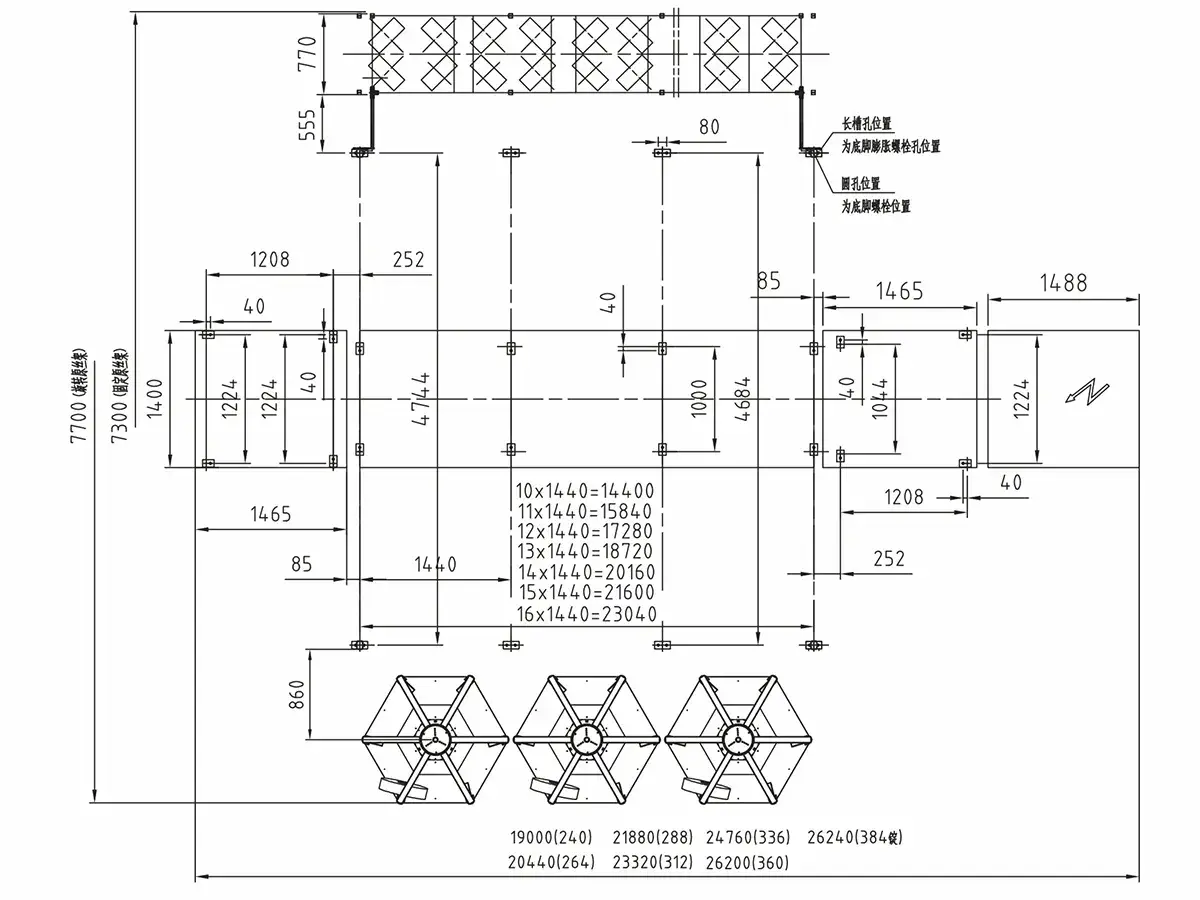

Bố Cục Nền
Bố Cục Nền
